Реализует блок измерения фазора с использованием фазовой автоподстройки частоты
Simscape/Electrical/Специализированные силовые системы/Датчики и измерения

Блок PMU (на основе PLL, положительная последовательность) реализует блок измерения фазора (PMU) с использованием контура фазовой автоподстройки частоты (PLL), который вычисляет составляющую положительной последовательности входного сигнала abc через рабочее окно одного цикла основной частоты, задаваемой входом abc. Сигнал может представлять собой набор из трех сбалансированных или несбалансированных сигналов, которые могут содержать гармоники. Блок PMU (PLL-Based, Positive-Sequence) основан на IEEE Std C37.118.1-2011.

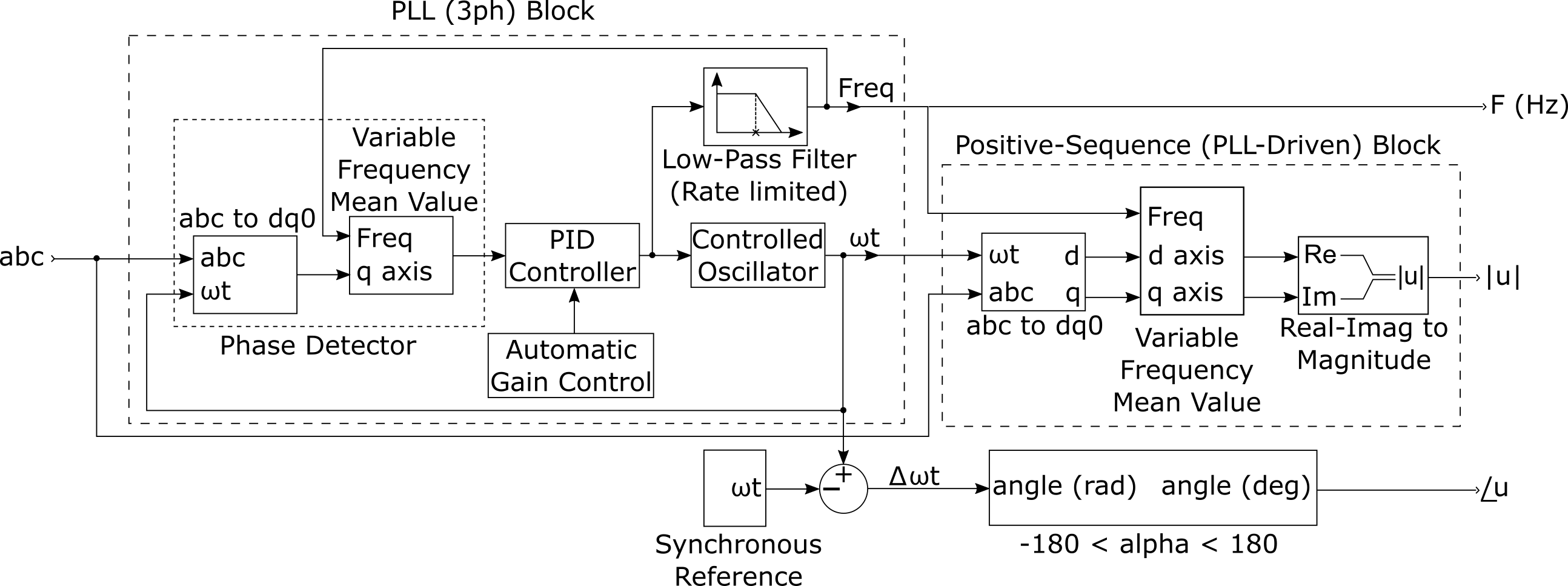

Блок ФАПЧ отслеживает частоту и фазу синусоидального трехфазного сигнала (abc) с использованием генератора внутренней частоты. Система управления регулирует частоту внутреннего генератора для поддержания разности фаз на уровне 0.
Блок, управляемый положительной последовательностью (PLL), вычисляет составляющие положительной последовательности (величину и фазу) синусоидального трехфазного входного сигнала (abc) в течение рабочего окна одного цикла основной частоты, отслеживаемого системой управления с обратной связью PLL (3ph). Опорный кадр, необходимый для вычисления, задается углом (rad, варьирующимся между 0 и 2 * pi), синхронизированным при пересечении нуля фундаментальной (положительной) последовательности фазы A. Угол также отслеживается системой управления замкнутым контуром PLL (3ph).
Поскольку для выполнения анализа Фурье блок использует среднее рабочее окно, один цикл моделирования должен завершиться до того, как выходные данные дадут правильную величину и угол. Например, отклик блока на ступенчатое изменение в компоненте положительной последовательности трехфазного сигнала представляет собой одноцикловую линейку. Для первого цикла моделирования выход поддерживается постоянным при значениях, заданных начальными входными параметрами.
Три выхода блока PMU (на основе PLL, положительная последовательность) возвращают величину (те же единицы, что и входной сигнал), фазу (в градусах относительно фазы PLL) и частоту составляющей положительной последовательности входного сигнала abc на основной частоте соответственно.
Время выборки (Ts) блока в секундах является функцией номинальной частоты fn и частоты выборки Nsr.
Наконец, скорость сообщения (Rt), которая определяет длину интервала, в течение которого событие будет сообщаться, связана с временем выборки, используя коэффициент k скорости сообщения, следующим образом:
Rt = k × Ts
В подсинхронных условиях оценка фазора может давать ошибочные результаты.
Синхронизация времени от общего источника времени радиосистемы глобальной системы позиционирования (GPS) неявна в модели.
[1] Стандарт IEEE для измерений синхрофазора для энергосистем. IEEE Std C37.118.1-2011 (Редакция IEEE Std C37.118-2005), стр. 1-61, 2011.
[2] П. Кундур, Н. Дж. Балу и М. Г. Лауби, Стабильность и управление энергосистемой. Том 7. Нью-Йорк: Макгроу-Хилл, 1994.
