Мощность (3ph, Фазор)

Расчет трехфазных активных и реактивных мощностей с использованием трехфазных фазоров напряжения и тока

Библиотека

Simscape/Electrical/Специализированные силовые системы/Датчики и измерения

Описание

Блок мощности (3ph, Phasor) выводит полную активную мощность P и реактивную мощность Q трехфазной пары фазорных сигналов напряжение-ток. P и Q вычисляются следующим образом:

$P + \frac{jQ}{} = 12 (^{}^{}^{}$ Va×Ia∗+Vb×Ib∗+Vc×Ic∗)

Ia *, Ib *, ^Ic * - комплексные конъюгаты Ia, Ib и Ic.

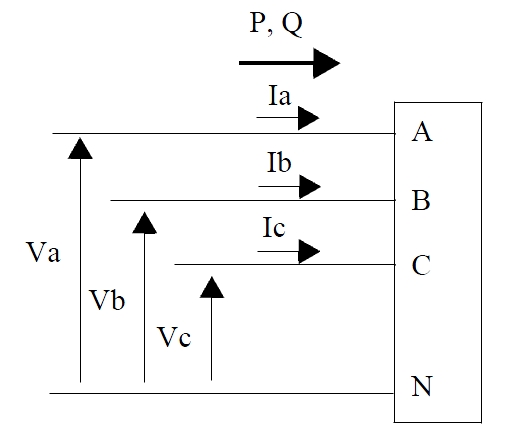

На рисунке показаны соглашения о знаках:

Входы и выходы

Vabc: Сигнал напряжения трехфазного фазора (три комплексных сигнала) в вольтах.
Iabc: Трехфазный фазорный (три комплексных сигнала) токовый сигнал в амперах.
P: Возвращает общую активную мощность в ваттах.
Q: Возвращает общую активную мощность в vars.

Особенности

Прямой проход	Да
Определенный размерность	Нет

Примеры

power_PhasorPowerMeasurements В примере показано использование блока Power (3ph, Phasor).

Представлен в R2013a
