Создание отчета о переменных устойчивого состояния, начальных состояниях и потоке нагрузки на машину для модели
power_report('sys')

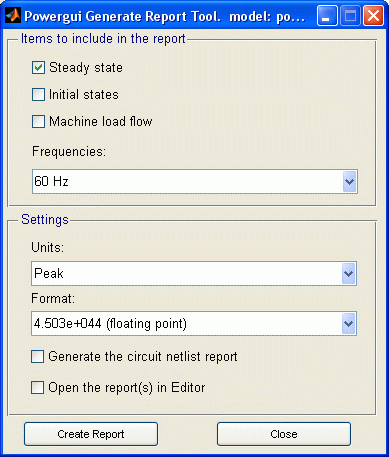

power_report('sys') открывает диалоговое окно Создать инструмент отчета (Generate Report Tool), в котором можно создать отчет о переменных устойчивого состояния, начальных состояниях и потоке машинной нагрузки для модели. Этот инструмент также можно активировать в диалоговом окне блока Powergui, выбрав «Создать отчет».
В флажках выберите любую комбинацию измерений для включения в созданный отчет, Установившееся состояние (Steady state), Начальные состояния (Initial states) и Поток нагрузки машины (Machine load flow). Значение по умолчанию не выбрано для всех трех.
Выберите частоту или частоты для включения в созданный отчет. 60 Hz или All. Значение по умолчанию: 60 Hz.
Задайте для параметра Units значение Peak values для отображения пиковых значений выбранных значений. Задайте для параметра Units значение RMS отображение среднеквадратических значений выбранных значений.
В раскрывающемся меню выберите формат, в котором должны отображаться измерения. floating point отображается в виде мантиссы-экспоненты с пятью значимыми цифрами. best of опция отображается с четырьмя значимыми цифрами и использует форму mantissa-exponent только для чисел, превышающих 9999. Конечная опция отображается в виде простых чисел с двумя цифрами справа от десятичной запятой. Значение по умолчанию: floating point.
Создает список соединений, хранящийся в файле, sys.net. Файл содержит номера узлов, автоматически сгенерированные power_analyze, а также значения параметров всех линейных элементов. См. форматы, описанные в power_statespace справочная страница.
Позволяет редактировать отчет.
Создайте отчет и сохраните его в файле.
