Вычислить импеданс в зависимости от частоты блоков измерения импеданса модели
power_zmeter('sys')
Zdata = power_zmeter('sys',freq)

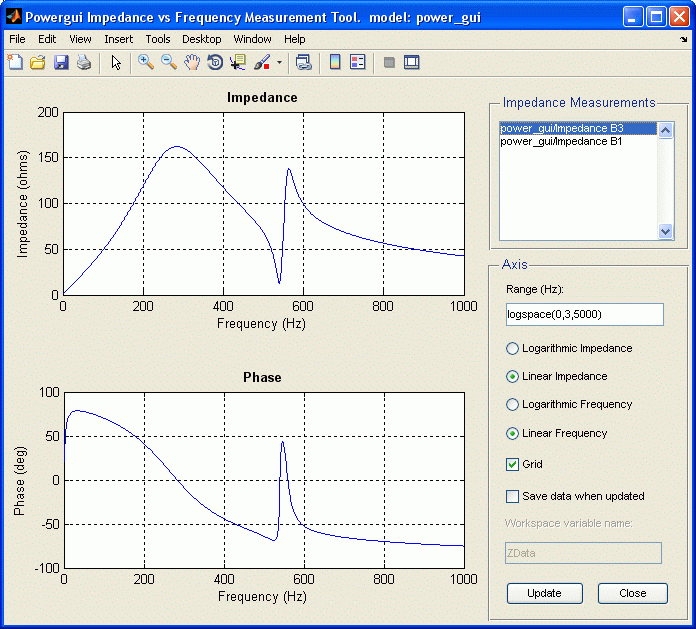

power_zmeter('sys') открывает диалоговое окно Инструмент измерения импеданса против частоты (Impedance vs Frequency Measurement Tool) для отображения зависимости импеданса от частоты, определенной блоками измерения импеданса. Этот инструмент также можно активировать в диалоговом окне блока Powergui, выбрав значение «Импеданс против измерения частоты».
Zdata = power_zmeter('sys',freq) возвращает структуру, содержащую список блоков измерения импеданса и вычисленных импедансов в зависимости от частоты для указанного частотного диапазона. Например:
Zdata = power_zmeter('power_gui',logspace(0,3,500))
Zdata =
Blocks: {[1x23 char] 'power_gui/Impedance B1'}
Z: [500x2 double]
Freq: [500x1 double]
Список блоков измерения импеданса модели. Выберите блоки, для которых требуется получить частотную характеристику. С помощью клавиши CTRL выберите несколько импедансов для отображения на одном и том же графике.
Укажите частотный вектор в герцах (Гц). В этом поле можно указать любое допустимое выражение MATLAB ®, определяющее вектор частот; например ,0:2:1000 или linspace(0,1000,500). Значение по умолчанию: logspace(0,3,50).
Выберите логарифмический или линейный масштаб для вертикальной шкалы импеданса.
Выберите логарифмический или линейный масштаб для горизонтальных шкал частот.
Если этот флажок установлен, для двух графиков отображается сетка. Значение по умолчанию не выбрано.
При выборе этого параметра данные сохраняются в переменной в рабочей области. Имя переменной определяется параметром Имя переменной рабочей области (Workspace variable name). Комплексные импедансы сохраняются в массиве вместе с соответствующими частотами. Частота сохраняется в столбце 1, а импедансы сохраняются в следующих столбцах. Значение по умолчанию не выбрано.
Щелкните значок, чтобы первоначально отобразить измерение импеданса в зависимости от частоты, и, если установлен флажок Сохранить данные при обновлении (Save data when updated), сохраните данные в рабочей области.
Щелкните значок, чтобы снова начать измерение импеданса в зависимости от частоты и отобразить результаты после нескольких запусков модели.
