Формирование импульсов для двенадцатиимпульсных и шестиимпульсных тиристорных преобразователей
Simscape/Electrical/Специализированные силовые системы/Силовая электроника/Управление силовой электроникой
Блок генератора импульсов (тиристор) генерирует две последовательности импульсов. Они управляют двенадцатиимпульсным тиристорным преобразователем, выполненным из двух трёхфазных полноволновых тиристорных мостов (также называемых мостами Гретца). В установившемся состоянии каждая последовательность импульсов состоит из шести равноудаленных квадратных импульсов со сдвигом между ними на 60 градусов.
Первый набор импульсов (PY) подается на шестиимпульсный мост, подключенный к wye (Y) вторичной обмотке трансформатора Y/Y/Delta. Второй набор импульсов (PD) подается на шестиимпульсный мост, подключенный к дельта-вторичной обмотке преобразовательного трансформатора. Импульсы PD могут быть настроены на вывод или запаздывание импульсов PY на 30 электрических градусов в зависимости от конфигурации дельта-соединения преобразовательного трансформатора.

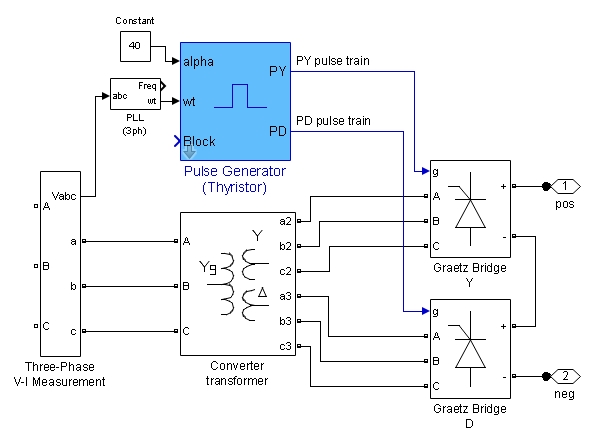

На следующем рисунке показан пример блока генератора импульсов (тиристора), подключенного к двенадцатиимпульсному тиристорному преобразователю.
Блок генератора импульсов (тиристор) может быть запрограммирован для управления шестиимпульсным тиристорным преобразователем, выполненным из одного трехфазного полноволнового тиристорного моста. В этой конфигурации последовательность импульсов PD не генерируется, и блок выводит только последовательность импульсов PY. Последовательность импульсов, переименованная в P, подходит для моста Гретца, подключенного к преобразовательному трансформатору, без сдвига фаз между первичной и вторичной обмотками.

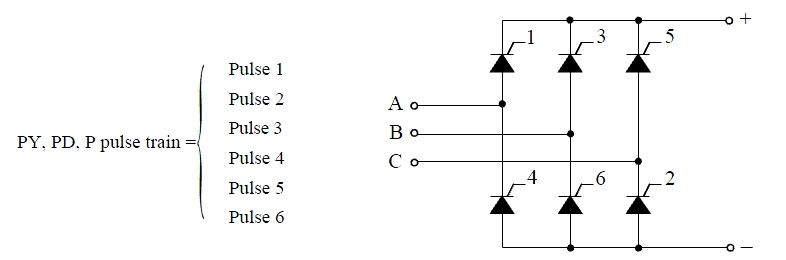

Порядок импульсов в последовательностях импульсов соответствует естественному порядку коммутации трехфазного тиристорного моста, как показано на следующем рисунке.
В таблице ниже приведены коммутационные напряжения для тиристоров в соответствии с подключением трансформатора. Соединение трансформатора отражает фазовый сдвиг между источником переменного тока и тиристорами.
| Поджигаемый тиристор | 1 | 2 | 3 | 4 | 5 | 6 |
| Тиристор должен быть погашен | 5 | 6 | 1 | 2 | 3 | 4 |
| Коммутационное напряжение для соединения Y-Y | Vac | Vbc | Vba | Vca | Vcb | Vab |
| для Y-D1 (отставание) | - Vc | Vb | - Va | Vc | - Vb | Va |
| для Y-D11 (learning) | Va | - Vc | Vb | - Va | Vc | - Vb |
Блок генератора импульсов (тиристорный) управляется опорным сигналом альфа-угла и сигналом синхронизации. wt. Сигнал wt представляет собой угол, изменяющийся между 0 и 2 * pi радианами, синхронизированный при пересечениях нуля основной (положительной) последовательности фазы А первичного напряжения преобразовательного трансформатора. Сигнал массы обычно получают из системы фазовой автоподстройки частоты (ФАПЧ).

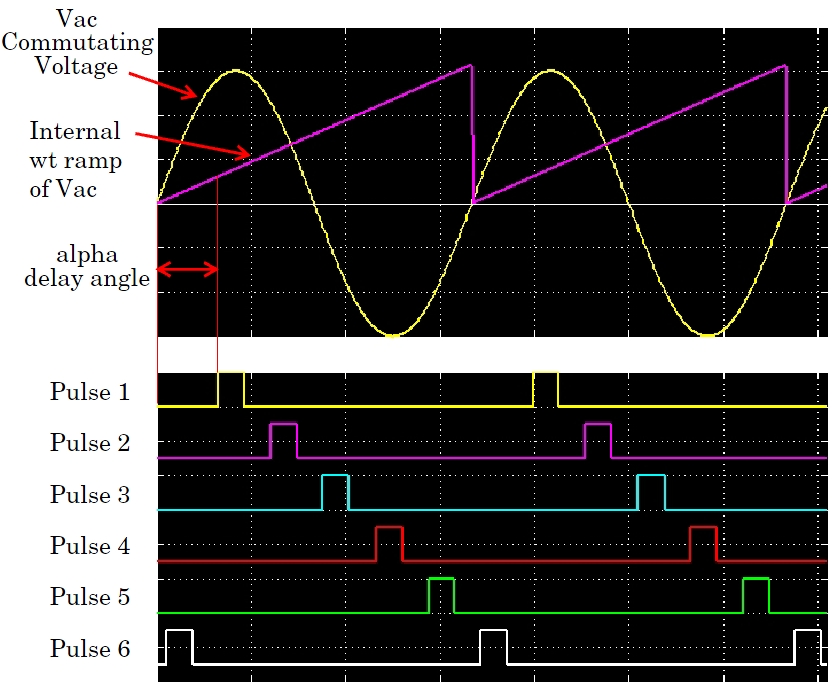

Блок генератора импульсов (тиристор) генерирует внутренние наклонные значения массы для управления импульсами. Угол альфа-задержки выражается в электрических градусах, на которые импульс задерживается относительно нулевого угла его коммутирующего напряжения. На рисунке показано, как формируется последовательность импульсов PY.

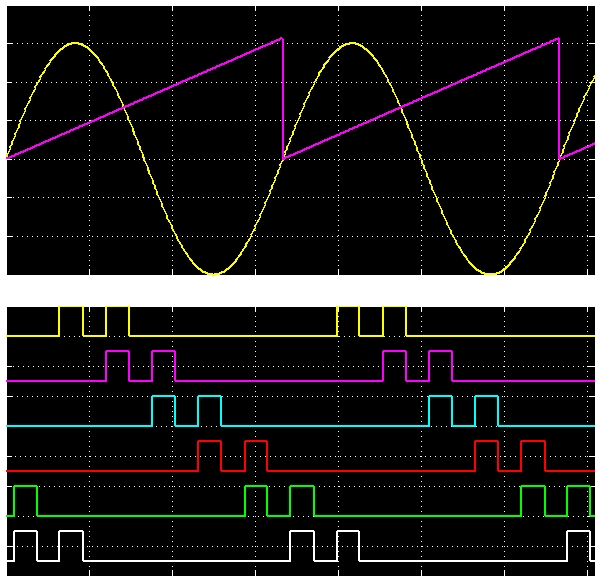

Блок генератора импульсов (тиристор) может быть сконфигурирован для работы в двухимпульсном режиме. В этом режиме на каждый тиристор посылаются два импульса: первый импульс при достижении альфа-угла, а затем второй импульс на 60 градусов позже, при выстреле следующего тиристора. На этом рисунке показаны двойные импульсы в последовательности импульсов PY.
Выберите тип тиристорного преобразователя для управления. Варианты: 6-pulse и 12-pulse. Если установлено значение 6-pulseвыходной сигнал последовательности импульсов PD не генерируется, и выходной сигнал PY переименовывается в P.
Укажите тип соединения дельта-вторичной обмотки преобразовательного трансформатора. Если установлено значение D1(lagging) (по умолчанию), импульсы PD задерживают импульсы PY на 30 градусов. Если установлено значение D11(leading), импульсы PD приводят импульсы PY на 30 градусов.
Укажите ширину импульсов в градусах. По умолчанию: 60.
Если этот флажок установлен, в блоке Генератор импульсов (тиристор) используется метод двухпульсирования. Значение по умолчанию очищено.
Укажите время выборки блока в секундах. Установить в значение 0 для реализации непрерывного блока. По умолчанию: 0.
alphaСигнал угла альфа-задержки, в градусах. Этот вход может быть подключен к блоку константы или к системе контроллера для управления импульсами генератора.
wtУгол, в радианах, изменяющийся от 0 до 2 * pi, синхронизированный при пересечениях нуля фундаментальной (положительной) последовательности фазы А первичного напряжения преобразовательного трансформатора. Сигнал массы обычно получают из системы фазовой автоподстройки частоты (ФАПЧ).
BlockЕсли задано значение true (логическое значение 1), блокируется работа генератора. Импульсы отключаются и блокируют работу генератора.
PY, PВывод шестиимпульсных сигналов на шестиимпульсный тиристорный преобразователь, подключенный к Y вторичной обмотке преобразовательного трансформатора. Выходной документ имеет имя PY если параметру Generator type присвоено значение 12-импульсного, и имя P, если параметру Generator type присвоено значение 6-pulse.
PDВывод шестиимпульсных сигналов на шестиимпульсный тиристорный преобразователь, подключенный к разностной (D) вторичной обмотке преобразовательного трансформатора. Этот вывод не существует, если для параметра типа Generator установлено значение 6-pulse.
| Время выборки | Указано в параметре Sample Time |
| Скалярное расширение | Нет |
| Определенный размерность | Нет |
| Обнаружение пересечения нулей | Да |
power_PulseGenerator Пример показывает различные применения генератора импульсов.
Время образца модели параметризуется переменной Ts (значение по умолчанию Ts = 50e-6). Для моделирования непрерывного режима укажите Ts = 0 в окне команд MATLAB ®.
