Внедрение программируемой двухфазной и межфазовой системы отключения
Simscape/Electrical/Специализированные энергосистемы/Элементы электросети
Блок трехфазного отказа реализует трехфазный автоматический выключатель, в котором можно управлять временем размыкания и замыкания либо по внешнему сигналу Simulink ® (режим внешнего управления), либо по таймеру внутреннего управления (режим внутреннего управления).
Блок трехфазных отказов использует три блока прерывателей, которые могут быть индивидуально включены и выключены для программирования отказов типа «фаза-фаза», отказов типа «фаза-земля» или комбинации отказов типа «фаза-фаза» и «земля». Процесс затухания дуги блока «Трехфазный отказ» аналогичен процессу для блока «Прерыватель». Дополнительные сведения о моделировании однофазных прерывателей см. в разделе Блок прерывателей.
Сопротивление земли Rg автоматически устанавливается в 106 Ом, если опция отказа земли не запрограммирована. Например, для программирования сбоя между фазами A и B необходимо выбрать только параметры блока фазы A и фазы B. Чтобы запрограммировать неисправность между фазой A и землей, необходимо выбрать параметры фазы A и земли и указать небольшое значение сопротивления земли.
Если блок «Трехфазный отказ» установлен во внешний режим управления, на значке блока появляется управляющий ввод. Управляющий сигнал, подключенный к четвертому входу Simulink, должен быть либо 0, который открывает прерыватели, или любое положительное значение, которое закрывает прерыватели. Для ясности, a 1 сигнал обычно используется для закрытия прерывателей. Если блок «Трехфазный отказ» установлен в режим внутреннего управления, время переключения и состояние задаются в диалоговом окне блока.
В модель включены цепи snubber серии Rs-Cs. Они могут быть дополнительно подключены к автоматическим выключателям. Если блок «Трехфазный отказ» последовательно связан с индуктивной цепью, разомкнутой цепью или источником тока, необходимо использовать привязчики.
Начальное состояние прерывателя отказа обычно является значением по умолчанию. 0 (открыто). Однако можно запустить моделирование в установившемся состоянии с первоначально примененным в системе отказом.
При выборе этого параметра активируется переключение на отказ фазы A. Если этот параметр не выбран, прерыватель фазы A остается в состоянии, указанном в параметре Initial status. Выбрано значение по умолчанию.
При выборе этого параметра активируется переключение на отказ фазы B. Если этот параметр не выбран, прерыватель фазы B остается в состоянии, указанном в параметре Initial status. Выбрано значение по умолчанию.
При выборе этого параметра активируется переключение на отказ фазы C. Если этот параметр не выбран, прерыватель фазы C остается в состоянии, указанном в параметре Initial status. Выбрано значение по умолчанию.
При выборе этого параметра активируется переключение на землю. Отказ на землю может быть запрограммирован для активированных фаз. Например, если выбраны параметры Phase C и Ground, к фазе C применяется неисправность заземления. 1e6 Ом, если параметр Ground не выбран. Выбрано значение по умолчанию.
Укажите вектор времени переключения при использовании блока трехфазного прерывателя в режиме внутреннего управления. При каждом переходе выбранные прерыватели отказа открываются или закрываются в зависимости от исходного состояния. Этот параметр недоступен, если выбран внешний параметр. По умолчанию: [1/60 5/60].
Если выбрано, добавляет четвертый входной порт к блоку трехфазного отказа для внешнего управления временем переключения прерывателей отказа. Время переключения определяется сигналом Simulink (0 или 1) подключен к четвертому входному порту блока. Значение по умолчанию очищено.
Внутреннее сопротивление (в Ом) прерывателей размыкания фазы. Для этого параметра нельзя установить значение 0. По умолчанию: 0.001.
Этот параметр доступен только в том случае, если выбран параметр Ground. Сопротивление заземления, в Ом. Для этого параметра нельзя установить значение 0. По умолчанию: 0.01.
Помехоустойчивость в Ом. Задайте для этого параметра значение inf для исключения привязок из модели. По умолчанию: 1e6.
Емкостные значения snubber в фарадах (F). Задайте для этого параметра значение 0 для устранения привязок или inf для получения резистивных снуберов. По умолчанию: inf.
Выбрать Fault voltages для измерения напряжения на трех внутренних клеммах выключателя.
Выбрать Fault currents для измерения тока, протекающего через три внутренних выключателя. Если устройства сруббера подключены, измеренные токи являются токами, протекающими только через контакты прерывателей.
Выбрать Fault voltages and currents для измерения напряжений прерывателя и токов прерывателя.
По умолчанию: None.
Поместите блок мультиметра в модель, чтобы отобразить выбранные измерения во время моделирования. В списке Available Measurements блока Multimeter измерения идентифицируются меткой, за которой следует имя блока и фаза:
Измерение | Этикетка |
|---|---|
Напряжения отказов |
|
Токи отказов |
|

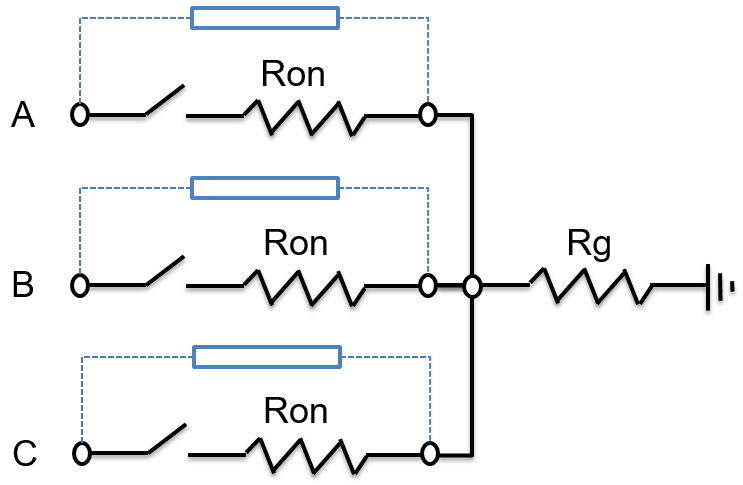

Три прерывателя отказа соединены между клеммами A, B и C и внутренним заземляющим резистором. Если блок трехфазного отказа установлен в режим внешнего управления, к блоку добавляется вход Simulink для управления открытием и закрытием трех внутренних прерывателей.
См. раздел power_3phseriescomp пример для цепи, использующей блок трехфазного отказа.
