Реализовать трехфазный источник напряжения с программируемым изменением во времени амплитуды, фазы, частоты и гармоник
Simscape / Электрический / Специализированные Энергосистемы / Источники
Этот блок используется для генерации трехфазного синусоидального напряжения с изменяющимися во времени параметрами. Можно запрограммировать изменение во времени для амплитуды, фазы или частоты фундаментальной составляющей источника. Кроме того, две гармоники могут быть запрограммированы и наложены на основной сигнал.
Амплитуда в вольтах среднеквадратичной фазы, фаза в градусах и частота в герцах компонента положительной последовательности трех напряжений. По умолчанию: [100 0 60].
Внутренние напряжения фазы B и фазы C задерживают фазу A на 120 градусов и 240 градусов соответственно ([0 -120 + 120]).
Укажите параметр, для которого требуется запрограммировать изменение времени. Выбрать None (по умолчанию), если не требуется программировать изменение во времени исходных параметров. Выбрать Amplitude если вы хотите запрограммировать изменение амплитуды во времени. Выбрать Phase если требуется запрограммировать изменение времени фазы. Выбрать Frequency если вы хотите запрограммировать изменение частоты во времени.
Изменение времени применяется к трем фазам источника, за исключением тех случаев, когда для параметра Тип изменения установлено значение Table of amplitude-pairs. В этом случае вариант можно применить только к фазе А.
Укажите тип вариации, применяемый к параметру, заданному вариацией параметра Time. Выбрать Step для программирования варианта шага. Выбрать Ramp для программирования изменения клина. Выбрать Modulation для программирования модулированного изменения. Выбрать Table of amplitude-pairs для программирования последовательности ступенчатых изменений амплитуд в определенные моменты времени.
Table of amplitude-pairs опция доступна, только если для параметра Time variation установлено значение Amplitude.
Table of amplitude-pairs - значение по умолчанию, если для параметра Вариация времени (Time variation of) установлено значение Amplitude. Step - значение по умолчанию, если для параметра Вариация времени (Time variation of) установлено значение Phase или Frequency.
Если выбрано, запрограммированное изменение амплитуды во времени применяется только к фазе А блока трехфазного программируемого источника напряжения. Значение по умолчанию очищено.
Этот параметр активируется только в том случае, если для параметра Time установлено значение Amplitude и параметр Type of variation имеет значение Table of amplitude-pairs пар.
Определяет точки изменения амплитуды, принятые источником напряжения во время моделирования. Указанные значения находятся в pu, исходя из амплитуды положительной последовательности источника напряжения. Соответствующие моменты времени, когда происходит изменение, определяются параметром Значения времени (Time values). По умолчанию: [1 0.8 1.2 1.0].
Этот параметр активируется только в том случае, если для параметра Time установлено значение Amplitude и параметр Type of variation имеет значение Table of amplitude-pairs.
Определяет время перехода (в секундах ) изменения амплитуды, определенного в параметре Amplitude values (pu). По умолчанию: [0 0.1 0.15 0.2].
Этот параметр активируется только в том случае, если для параметра Time установлено значение Amplitude и параметр Type of variation имеет значение Table of amplitude-pairs.
Этот параметр активируется только в том случае, если для параметра Type of variation установлено значение Step.
Задайте амплитуду изменения шага. Изменение амплитуды задается в pu амплитуды положительной последовательности. По умолчанию: 0.5.
Этот параметр активируется только в том случае, если для параметра Type of variation установлено значение Ramp.
Укажите скорость изменения в вольтах/секундах. Скорость изменения напряжения задается в (pu напряжения положительной последовательности )/с. По умолчанию: 10.
Этот параметр активируется только в том случае, если для параметра Type of variation установлено значение Modulation.
Задайте амплитуду модуляции для параметра источника, указанного в вариации параметра Time. Когда изменяющейся величиной является амплитуда напряжения, амплитуда модуляции задается в pu амплитуды положительной последовательности. По умолчанию: 0.3.
Этот параметр активируется только в том случае, если для параметра Type of variation установлено значение Modulation.
Укажите частоту модуляции для параметра источника, указанного в вариации параметра Time. По умолчанию: 2.
Укажите время (в секундах) вступления в силу запрограммированного изменения времени и время его прекращения. По умолчанию: [1 2].
Если выбрано, две гармоники могут быть запрограммированы на наложение на основное напряжение источника. Значение по умолчанию очищено.
Этот параметр включается только в том случае, если установлен флажок Генерация основной и/или гармонической гармоники.
Укажите порядок, амплитуду, фазу и тип последовательности (1 = положительная последовательность; 2 = отрицательная последовательность; 0 = нулевая последовательность) первой гармоники, накладываемой на основной сигнал. Напряжение гармоники задается в pu напряжения положительной последовательности. По умолчанию: [3 0.2 -25 0].
Определить 1 для гармонического порядка и 0 или 2 чтобы последовательность создавала дисбаланс напряжения без гармоник.
Этот параметр включается только в том случае, если установлен флажок Генерация основной и/или гармонической гармоники.
Укажите порядок, амплитуду, фазу и тип последовательности (0 = нулевая последовательность, 1 = положительная последовательность, 2 = отрицательная последовательность) второй гармоники, накладываемой на основной сигнал. Напряжение гармоники задается в pu напряжения положительной последовательности. По умолчанию: [2 0.15 35 2].
Определить 1 для гармонического порядка и 0 или 2 чтобы последовательность создавала дисбаланс напряжения без гармоник.
Этот параметр активируется только в том случае, если установлен флажок Генерация основной и/или гармонической гармоники.
Укажите время в секундах, когда генерация гармоник накладывается на основной сигнал, и время, когда он прекращается. По умолчанию: [0.05 3].
Параметры потока нагрузки используются для определения параметров блока для использования с инструментом «Поток нагрузки» блока Powergui. Эти параметры потока нагрузки используются только для инициализации модели. Они не влияют на модель блока и производительность моделирования.
Конфигурация вкладки Поток нагрузки (Load Flow) зависит от опции, выбранной для параметра Тип генератора (Generator type).
Укажите тип генератора источника напряжения.
Выбрать swing (по умолчанию) для реализации генератора, управляющего величиной и фазовым углом его напряжения на клемме. Величина и угол опорного напряжения определяются параметрами напряжения шины Swing или шины PV и угла напряжения шины Swing блока шины потока нагрузки, подключенного к клеммам источника напряжения.
Выбрать PV для реализации генератора, контролирующего его выходную активную мощность Р и величину напряжения V Р, задают параметром активной выработки мощности Р блока. V определяется параметром напряжения шины Swing или шины PV блока шины потока нагрузки, подключенного к клеммам источника напряжения. Минимальную и максимальную реактивную мощность, генерируемую блоком, можно контролировать с помощью параметров Минимальная реактивная мощность Qmin и Максимальная реактивная мощность Qmax.
Выбрать PQ для реализации генератора, управляющего его выходной активной мощностью P и реактивной мощностью Q. P и Q задаются параметрами активной выработки мощности P и реактивной выработки мощности Q блока соответственно.
Укажите активную мощность, генерируемую источником, в ваттах. По умолчанию: 0. Этот параметр доступен, если тип генератора указан как PV или PQ.
Укажите реактивную мощность, которая должна быть сгенерирована источником, в vars. По умолчанию: 0. Этот параметр доступен только в том случае, если тип генератора указан как PQ.
Этот параметр включен только в том случае, если тип генератора указан как PV. Указывает минимальную реактивную мощность, которая может быть сгенерирована источником при сохранении опорного напряжения на клемме. Это опорное напряжение задается в параметре напряжения шины качания или шины PV блока шины потока нагрузки, подключенного к выводам источника. Значение по умолчанию: -inf, что означает отсутствие нижнего предела на выходе реактивной мощности.
Этот параметр включен только в том случае, если тип генератора указан как PV. Указывает максимальную реактивную мощность, которая может быть сгенерирована источником при сохранении опорного значения напряжения на клемме. Это опорное напряжение задается в параметре напряжения шины качания или шины PV блока шины потока нагрузки, подключенного к выводам источника. Значение по умолчанию: inf, что означает отсутствие верхнего предела на выходе реактивной мощности.

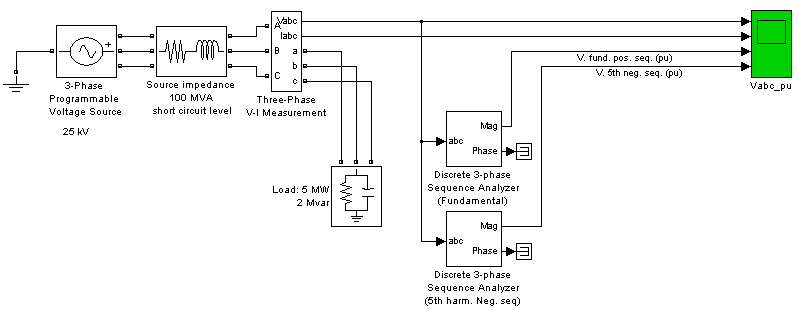

power_3phsignalseq схема иллюстрирует использование блока трехфазного программируемого источника напряжения для создания ступенчатого изменения напряжения положительной последовательности и для ввода гармоник в схему.
Уровень короткого замыкания 25 кВ, 100 МВА, эквивалентная сеть питает емкостную нагрузку 5 МВт, 2 Мвар. Внутреннее напряжение источника контролируется блоком дискретного 3-фазного программируемого источника напряжения.
Для основного сигнала задана положительная последовательность 1,0 pu, 0 градусов. При t = 0,05 с к величине напряжения положительной последовательности прикладывают шаг 0,5 pu, затем при t = 0,1 с к напряжению 1,5 pu добавляют 0,08 pu пятой гармоники в отрицательной последовательности.
Трехфазное напряжение и ток измеряются на выходе импеданса источника. Два блока анализатора дискретной последовательности используются для измерения фундаментальной составляющей положительной последовательности и пятой гармоники отрицательной последовательности трехфазного напряжения.
