Генерировать симметричные треугольные сигналы через равные промежутки времени
Simscape / Электрический / Специализированные Энергосистемы / Источники / Источники Генератора Сигнала

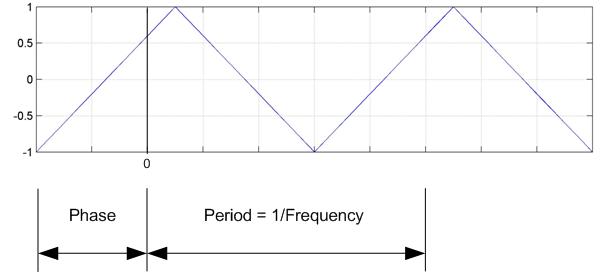

Блок Генератора Треугольника генерирует симметричную форму сигнала Треугольника, с пиковой амплитудой +/− 1. На рисунке показано, как параметры частотного и фазового блоков влияют на форму выходного сигнала.
Укажите частоту сигнала треугольника в герцах. По умолчанию: 1e3.
Задайте задержку сигнала треугольника в градусах. Если для фазы установлено значение 0, форма сигнала начинается с амплитуды -1 и положительный наклон. По умолчанию: 90.
Укажите время выборки блока в секундах. Установить в значение 0 для реализации непрерывного блока. По умолчанию: 0.
| Время выборки | Указано в параметре Sample Time Непрерывное, если время выборки = 0 |
| Скалярное расширение | Нет |
| Определенный размерность | Нет |
| Обнаружение пересечения нулей | Нет |
power_SignalGenerators В примере показано использование блока «Генератор треугольника».
