Компаратор

Поведенческая модель интегральной схемы компаратора

развернуть все на странице
  • Библиотека:

  • Simscape/Электрические/Интегральные схемы

  • Comparator block

Описание

Блок компаратора - абстрактная поведенческая модель интегральной схемы компаратора. Он не моделирует реализацию внутреннего транзисторного уровня. Поэтому блок быстро запускается во время моделирования, но сохраняет правильное поведение ввода-вывода. Блок электрически моделирует дифференциальные входы как имеющие бесконечное сопротивление и конечную или нулевую емкость.

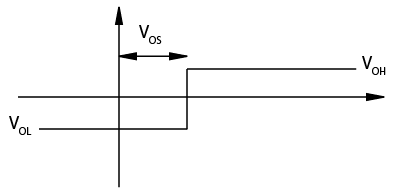

Блок моделирует выход затвора как источник напряжения, приводящий в действие последовательный резистор и конденсатор, который соединяется с землей. Выходной вывод подключается к узлу соединения резистор-конденсатор. Если разность входов больше входного порогового напряжения, то выход равен высокоуровневому выходному напряжению (VOH). В противном случае выходной сигнал равен выходному напряжению низкого уровня (VOL).

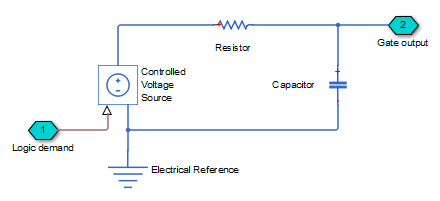

Выходная модель показана на следующей иллюстрации.

Допущения и ограничения

Моделирование выхода в качестве источника управляемого напряжения представляет собой тотемно-полюсный или двухтактный выходной каскад. Для моделирования устройства с открытым коллектором:

  1. Подключите выходной вывод к базе биполярного транзистора NPN или блока биполярного транзистора PNP.

  2. Задайте для параметра выходного сопротивления подходящее значение.

Порты

Сохранение

развернуть все

Электрический консервационный порт, связанный с неинвертирующим входом компаратора.

Электрический консервационный порт, связанный с инвертирующим входом компаратора.

Электрический консервационный порт, связанный с выходом компаратора

Параметры

развернуть все

Вход

Напряжение, разность входных напряжений которого должна быть больше, чтобы компаратор выдавал логический выход 1.

Обычно это значение емкости можно найти в спецификации производителя. Установка этого значения равным нулю может привести к увеличению времени моделирования.

Продукция

Установившееся выходное напряжение, VOL, когда разность напряжений на входах меньше или равна пороговому напряжению, а выходной ток равен нулю.

Установившееся выходное напряжение VOH, когда разность напряжений на входах больше порогового напряжения, и выходной ток равен нулю.

Этот параметр представляет собой отношение падения выходного напряжения к выходному току. Установите для этого параметра значение (VOH − VOH1 )/ IOH1, где VOH1 - пониженное выходное высокое напряжение при IOH1 выходного тока.

Установите это значение на основе задержек распространения от высокого к низкому и от низкого к высокому.

Примеры модели

Phase-Locked Loop

Контур фазовой автоподстройки частоты

Моделирование контура фазовой автоподстройки частоты. Насос обвинения и фильтр смоделированы, используя дискретные аналоговые компоненты, тогда как генератор представлен как поведенческий компонент, используя Simscape™ Electrical™ Управляемый Напряжением блок Генератора. Триггеры D-типа в фазовом детекторе представлены в упрощенном виде с использованием блоков Simulink ® для определения поведения, а электрические компоненты используются только на интерфейсе. Ненулевые начальные условия применяются к C1 и C2, чтобы запустить ГУН вне фазы и проверить способность отслеживания.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

.

См. также

Представлен в R2009b
