Плавкий предохранитель

Предохранитель, защищающий от избыточного тока

Библиотека:
Simscape/Electrical/Выключатели и выключатели

Описание

Блок предохранителей разрывает цепь, чтобы защитить ее от избыточного тока. Блок предоставляет следующие опции моделирования:

Opening time is independent of current - предохранитель открывается, когда ток, проходящий через предохранитель, непрерывно превышает пороговый ток в течение более длительного периода времени. Этот параметр предполагает, что время открытия не зависит от текущего. Также неявно предполагается, что тепло в предохранителе мгновенно рассеивается, как только ток падает ниже определенного порога.
Opening time depends on I^2*t - Делает открытие предохранителя зависимым от энергии, рассеиваемой в предохранителе. Номинальное значение плавления (I ^ 2 * t) обычно указывается в листах данных производителя. При выборе этой опции предохранитель разрывается в следующих случаях:
$_{_{}}^{}^{} ∫toverti2dt≥I2t$
где tover - время, когда ток пересекает пороговый ток, i - мгновенный ток через предохранитель, и I2t - номинальное значение плавления из таблицы данных. Эта опция используется для работы в высокоточном диапазоне.
Opening time is tabulated - Делает открытие предохранителя зависимым от средних текущих по времени табулированных данных. Эти данные указывают время, которое требуется для открытия предохранителя при определенном токе, и доступны на листах данных изготовителя в качестве кривых тока времени.

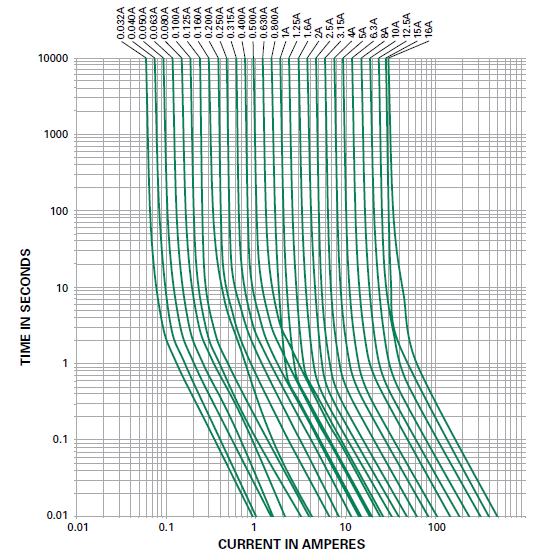

Например, это кривые тока времени из таблицы данных предохранителя Littelfuse ® 218 Series .
Выберите соответствующую кривую и введите соответствующие значения тока и времени в векторы табулированных токов и табулированного времени открытия соответственно. Эта опция используется для малых токов.

Порты

Сохранение

развернуть все

`+` - Положительный терминал
электрический

Электрический консервационный порт, связанный с положительным выводом предохранителя.

`-` - Отрицательный вывод
электрический

Электрический консервационный порт, связанный с отрицательным выводом предохранителя.

Продукция

развернуть все

`x` - Состояние предохранителя
физический сигнал

Выводит состояние предохранителя в виде физического сигнала без единиц измерения. Порт выводит 0, если предохранитель не поврежден, и 1, если предохранитель выдувается.

Зависимости

Доступно, если для параметра PS output for fuse state установлено значение Visible.

Параметры

развернуть все

`Parameterization` - Модельная зависимость времени открытия от тока
`Opening time is independent of current` (по умолчанию) | `Opening time depends on I^2*t` | `Opening time is tabulated`

Выберите, зависит ли время открытия от текущего:

Opening time is independent of current - предохранитель открывается, когда ток, проходящий через предохранитель, непрерывно превышает пороговый ток в течение более длительного периода времени.
Opening time depends on I^2*t - Делает открытие предохранителя зависимым от энергии, рассеиваемой в предохранителе. Эта опция используется для работы в высокоточном диапазоне.
Opening time is tabulated - Делает открытие предохранителя зависимым от средних текущих по времени табулированных данных. Эта опция используется для малых токов.

`Rated current, I_rated` - Номинальный рабочий ток
1 A (по умолчанию)

Номинал предохранителя из таблицы данных или номинальный рабочий ток.

Зависимости

Включено, если для параметра Parameterization установлено значение Opening time is independent of current или Opening time depends on I^2*t.

`Ratio of minimum melting current to rated current, I_melt/I_rated` - Определенный пороговый ток для плавления
1 (по умолчанию)

Минимальный ток плавления определяет порог срабатывания предохранителя. Если ток через предохранитель не превышает этого порога, предохранитель остается в низкоомном состоянии. Со значением параметра по умолчанию, 1пороговый ток совпадает с номинальным током. В большинстве случаев это значение параметра должно быть больше 1. Можно также установить значение меньше 1 для ситуаций, когда предохранитель может дуть на уровне тока ниже номинального (например, из-за высокой температуры или из-за повторяющихся импульсов). Значение параметра должно быть больше 0.

Зависимости

Включено, если для параметра Parameterization установлено значение Opening time is independent of current или Opening time depends on I^2*t.

`Time to fuse` - Время, необходимое для продувки взрывателя
0 с (по умолчанию)

Количество времени, необходимое для взрыва взрывателя. Если ток, проходящий через предохранитель, непрерывно превышает пороговый ток в течение более продолжительного периода времени, предохранитель переходит в высокоомное состояние и разрывает цепь. Если ток падает ниже порогового значения до истечения времени, предохранитель остается в низкоомном состоянии. Если текущее значение снова превышает пороговое значение, счетчик времени перезапускается. Со значением параметра по умолчанию, 0плавкий предохранитель дует сразу же, как только ток превышает минимальный ток плавления. Значение параметра должно быть больше или равно 0.

Зависимости

Включено, если для параметра Parameterization установлено значение Opening time is independent of current.

`Nominal melting, I^2t` - Рассеиваемая энергия, необходимая для продувки взрывателя
1 s A ^ 2 (по умолчанию

)

Количество энергии, рассеиваемой в предохранителе, которое необходимо для раздувания предохранителя. Это номинальный параметр плавления или I2t из таблицы данных. Значение должно быть больше или равно 0.

Зависимости

Включено, если для параметра Parameterization установлено значение Opening time depends on I^2*t.

`Tabulated currents` - Данные токов из кривых времени и тока
[1.9, 2, 2.5, 30] A (по умолчанию)

Табличные значения тока из кривой тока времени на листе данных изготовителя. Каждый элемент в этом векторе должен быть больше 0, а вектор должен быть строго восходящим.

Зависимости

Включено, если для параметра Parameterization установлено значение Opening time is tabulated.

`Tabulated opening times` - Временные данные кривых времени и тока
[10000, 1, 0,3, 0,001] с (по умолчанию)

Табличные значения времени из текущей кривой в листе данных изготовителя. Каждый элемент в этом векторе должен быть больше или равен 0, а вектор должен быть строго нисходящим. Вектор должен иметь тот же размер, что и вектор табулированных токов.

Зависимости

Включено, если для параметра Parameterization установлено значение Opening time is tabulated.

`Fuse resistance R` - Сопротивление предохранителя
0,01 Ом (по умолчанию)

Сопротивление взрывателя в низкоомном состоянии. Значение параметра должно быть больше 0.

`Open-circuit conductance G` - Проводимость предохранителей с разомкнутым контуром
1e-8 1/Ω (по умолчанию)

Проводимость предохранителя с разомкнутым контуром в высокоомном состоянии, когда предохранитель раздулся. Значение параметра должно быть больше 0.

`PS output for fuse state` - Управляет видимостью выходного порта для состояния предохранителя
`Hidden` (по умолчанию) | `Visible`

Если установлено значение Visible, выходной порт PS x отображается на значке блока. Порт выводит 0, если предохранитель не поврежден, и 1, если предохранитель выдувается.

Примеры модели

Автомобильная электрическая система

Упрощенная динамическая модель автомобильной электрической системы. Модель содержит электрические, механические и тепловые системы и способна моделировать влияние запуска двигателя на электрическую сеть.

Отказ MOSFET в преобразователе Buck

Как неисправность может быть применена к MOSFET в преобразователе мощности, чтобы исследовать работу схем защиты. После того как МОП-транзистор неисправен, активизируется ломаная схема, чтобы зафиксировать выходное напряжение на нагрузке и, в конечном счете, вызвать подрыв предохранителя.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

См. также

Представлен в R2008b
