Электротермический преобразователь
Simscape/Электрические/Датчики и преобразователи

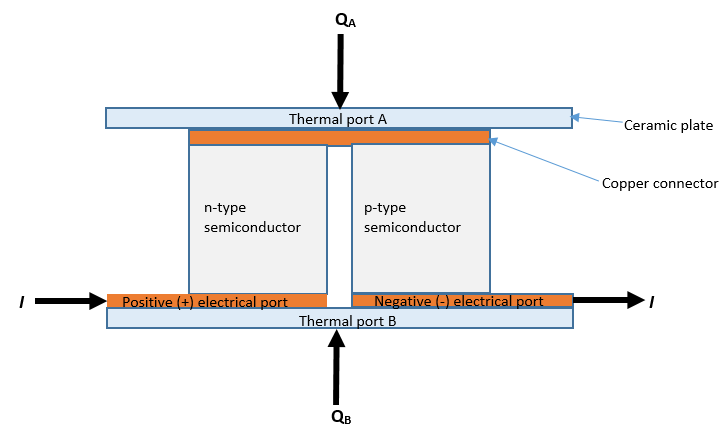

Блок устройства Пельтье представляет собой преобразователь между электрической и тепловой энергией:
При отсутствии тока, если температура, присутствующая в тепловом порту B, превышает температуру, присутствующую в тепловом порту A, то имеется положительная разность потенциалов, измеренная от положительного до отрицательного электрического порта.
Когда блок действует как охлаждающее устройство, положительный ток вызывает протекание тепла от порта A к порту B, охлаждающий порт A относительно порта B.
Определяющими уравнениями являются:
TB − TA) W = VIW + QA + QB = 0
где:
QA - тепловой поток в порт A.
QB - тепловой поток в порт B.
TA - температура порта A.
TB - температура порта B.
W - электрическая мощность (положительная при поступлении в блок).
V - разность потенциалов для портов + и -.
I - электрический ток, положительный от + до - порта.
R - полное электрическое сопротивление.
α - коэффициент Зеебека.
К - теплопроводность.
Подстановка на мощности и деление всех слагаемых на ток даёт электрическое уравнение:
TA) + ИК
Блок имеет переменную регистрации power_dissipated (Рассеиваемая мощность). Эта переменная отображает электрическую мощность постоянного тока, то есть среднюю электрическую мощность за один цикл переменного тока, если вы управляете устройством с источником переменного тока. В терминах уравнений он равен мгновенному значению I2R и полезен в охлаждающем приложении для обозначения непроизводительной части теплового потока. При нагревании интерпретация рассеиваемой мощности менее полезна.
