Последовательно-попарно-исходящий сдвиговый регистр

Сдвиговый регистр дискретного времени с последовательным входом и параллельным выходом

  • Библиотека:
  • Simscape / Электрический / Контроль / Общий Контроль

  • Serial-In Parallel-Out Shift Register block

Описание

Блок регистра сдвига с последовательным входом и параллельным выходом реализует регистр сдвига с последовательным входом и параллельным выходом за дискретное время. Регистр сдвига можно использовать для преобразования между последовательным и параллельным интерфейсами или для реализации задержки канала или аппаратного стека.

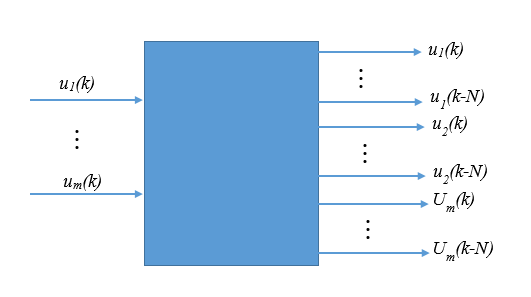

Этот блок выводит вектор последних N выборок входного сигнала. Если входной сигнал является вектором, блок выводит последние N выборок каждого входного сигнала.

Порты

Вход

развернуть все

Последовательный входной сигнал.

Типы данных: single | double

Продукция

развернуть все

Параллельный выходной сигнал.

Типы данных: single | double

Параметры

развернуть все

Количество регистровых ступеней или выборок.

Начальное значение выборок N-1, предшествующих времени начала моделирования. Значение должно быть скаляром или вектором того же размера, что и входной сигнал.

Время между последовательными выполнением блоков. Во время выполнения блок выдает выходные данные и, при необходимости, обновляет свое внутреннее состояние. Дополнительные сведения см. в разделе Что такое время образца? и Укажите время образца.

Для унаследованного дискретного времени укажите -1. Для дискретного времени укажите положительное целое число. Для непрерывного времени укажите 0.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

.
Представлен в R2018b
