Выборка и удержание сигнала

Дискретный или непрерывный входной сигнал выборки и удержания

  • Библиотека:
  • Simscape / Электрический / Контроль / Общий Контроль

  • Signal Sample and Hold block

Описание

Блок Signal Sample and Hold реализует выборку и удержание сигнала в дискретное или непрерывное время.

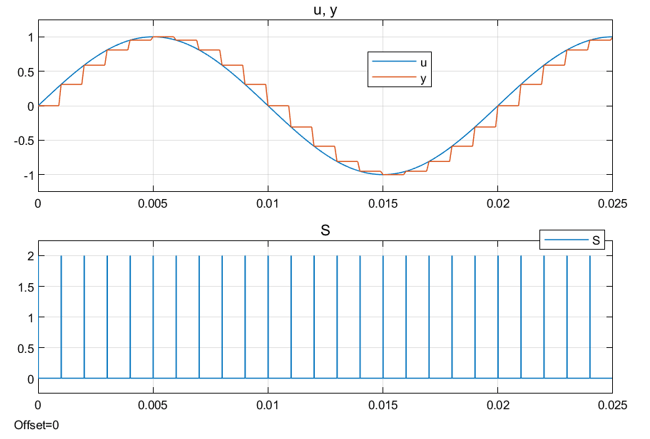

Когда вход S true, выход y равен входу u. Когда вход S false, блок удерживает выход до тех пор, пока S не станет true снова.

Порты

Вход

развернуть все

Входной сигнал.

Типы данных: single | double

Импульс образца 0 для false или 1 для true.

Типы данных: Boolean

Продукция

развернуть все

Выходной сигнал.

Типы данных: single | double

Параметры

развернуть все

Укажите начальное условие. Значение должно быть скаляром или вектором того же размера, что и входной сигнал.

Время между последовательными выполнением блоков. Во время выполнения блок выдает выходные данные и, при необходимости, обновляет свое внутреннее состояние. Дополнительные сведения см. в разделе Что такое время образца? и Укажите время образца.

Для унаследованной дискретной операции укажите -1. Для операции дискретного времени укажите положительное целое число. Для непрерывной работы укажите 0.

Если этот блок находится в маскированной подсистеме или другой вариационной подсистеме, которая позволяет переключаться между непрерывной и дискретной работой, активизируйте параметр времени выборки. Продвижение параметра времени выборки обеспечивает правильное переключение между непрерывной и дискретной реализациями блока. Дополнительные сведения см. в разделе Преобразование параметра в маску.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

.
Представлен в R2018b
