В рабочей папке создайте папку с именем +MyMachines. Эта папка будет содержать исходные файлы для пользовательских компьютеров.

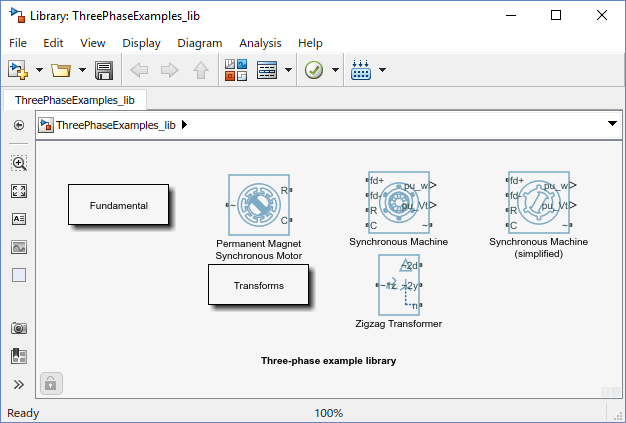

Чтобы открыть библиотеку упрощенных примеров компонентов, в командной строке MATLAB ® введите:

ThreePhaseExamples_lib

Дважды щелкните на блоке «Синхронная машина».

В диалоговом окне блока щелкните ссылку «Исходный код».

Исходный файл Simscape™ для этого блока открывается в редакторе MATLAB.

Измените имя компонента, имя блока и описание блока, заменив следующие строки файла:

component sm
% Synchronous Machine :1.5
% Synchronous machine (SM) with a round rotor parameterized
% using fundamental per-unit parameters. The defining equations are
% simplified by omitting the zero-sequence dynamics: the model is suitable
% for balanced operation.
% The model contains effect of rate of change of magnetic flux linkages
% on stator voltages, effect of speed variation on stator voltages, one
% damper winding on the d-axis and two damper windings on the q-axis.

% Copyright 2012-2018 The MathWorks, Inc.

с:

component sm1
% Simplified Synchronous Machine
% This synchronous machine does not include the stator d.psi/dt terms.

Для снятия скорости изменения статора членов потока прокрутите вниз до equations и изменить уравнения напряжения статора из:

% Per unit stator voltage equations
pu_ed == oneOverOmega*pu_psid.der - pu_psiq*pu_velocity - Ra*pu_id;
pu_eq == oneOverOmega*pu_psiq.der + pu_psid*pu_velocity - Ra*pu_iq;

кому:

% Per unit stator voltage equations
pu_ed == -pu_psiq*pu_velocity - Ra*pu_id;
pu_eq ==  pu_psid*pu_velocity - Ra*pu_iq;

Сохраните файл в +MyMachines папка как sm1.ssc. Имя файла Simscape должно совпадать с именем компонента.

Чтобы создать пользовательскую библиотеку, содержащую новый блок, в командной строке MATLAB введите:

ssc_build(MyMachines)

Эта команда генерирует MyMachines_lib библиотечной модели в рабочей папке.

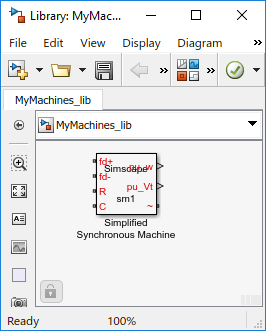

Чтобы открыть пользовательскую библиотеку, в командной строке MATLAB введите:

MyMachines_lib

Библиотека содержит блок Упрощенная синхронная машина (Simplified Synchronous Machine), который теперь можно использовать в моделях.
