В программном обеспечении Simscape™ Electrical™ фазы трехфазной системы можно соединить между блоками с помощью двух типов портов.
Составной трехфазный порт
Расширенный трехфазный порт
Составные трехфазные порты представляют собой три отдельных электрических консервационных порта с одним портом блока. Для построения моделей, соответствующих однолинейным схемам трехфазных электрических систем, можно использовать составные трехфазные порты. Вместо явного соединения каждой фазы трехфазной системы между блоками все три фазы соединяются одним портом. Комбинированные трехфазные порты можно подключать только к другим составным трехфазным портам.
Расширенные трехфазные порты представляют отдельные фазы трехфазной системы с использованием трех отдельных электрических консервационных портов. Каждая фаза трехфазной системы соединяется между блоками по отдельности. Электрические порты могут подключаться непосредственно к электрическим компонентам из библиотек Simscape и Simscape Electrical.
Составные трехфазные порты дают результаты с той же точностью, что и расширенные трехфазные порты. Оба способа подключения учитывают мгновенные фазовые напряжения и токи и подходят для моделирования сбалансированных и несбалансированных трехфазных энергосистем. Каждый электрический консервационный порт в расширенном трехфазном порту имеет сквозную переменную скалярного тока и поперечную переменную скалярного напряжения. Для составного трехфазного порта переменная Through является трехэлементным током, а переменная Across - трехэлементным напряжением.
Блок фазового разделителя можно использовать для расширения составного трехфазного порта на отдельные электрические консервационные порты. Отдельные электрические порты могут затем соединяться с электрическими компонентами Simscape Electrical.

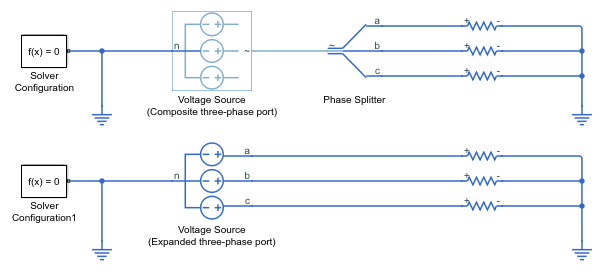

На рисунке показаны две простые схемы, которые контрастируют с композитными и расширенными способами соединения. Две цепи дают одинаковые результаты.
Верхняя схема использует блок источника напряжения с составным трехфазным портом ~. В нижней цепи используется блок источника напряжения с расширенными электрическими консервационными портами a, b и C. В каждой цепи мгновенные фазовые напряжения и токи одинаковы.
Блоки Simscape Electrical, имеющие составные трехфазные порты, могут переключаться между составными и расширенными портами.
Щелкните правой кнопкой мыши на блоке. В контекстном меню выбора блоков Simscape выберите Расширенные трехфазные порты или Составные трехфазные порты.
Для блоков с одним композитным портом ~ расширенные электрические порты помечены a, b и c. Для блоков с несколькими композитными портами ~ 1 и ~ 2 расширенные электрические порты обозначены a1, b1, c1 и a2, b2, c2.
