Отчет «Показатели статического кода» представляет собой раздел, включенный в отчет о создании кода HTML. Отчет предоставляет сгенерированную статистику кода. Отчет создается при выборе пункта Генерировать отчет об отслеживании (Generate Traceability Report) в диалоговом окне Параметры конфигурации (Configuration Parameters). Отчет о показателях статического кода можно использовать для анализа созданного кода ПЛК перед внедрением в среде IDE. Информацию в отчете можно использовать для:
Найдите количество файлов и строк кода в каждом файле.
Оцените количество строк кода и использование стека для каждой функции.
Дополнительные сведения см. в разделе Работа с отчетом о показателях статического кода.
В этом примере показано, как создать отчет о создании кода, содержащий раздел «Статические метрики кода».
Откройте окно AirportConveyorBeltControlSystemExample.
openExample('plccoder/AirportConveyorBeltControlSystemExample')Controller подсистема.Откройте приложение «Кодер ПЛК» и перейдите на вкладку «Код ПЛК».
Щелкните Настройки (Settings) и перейдите на панель Создание кода (Code Generation).
Чтобы включить создание отчетов, выберите «Отчет» > «Создать отчет об отслеживании».
Нажмите кнопку ОК.
Нажмите «Создать код ПЛК», чтобы инициировать создание кода и отчета. Отчет о создании кода для модели верхнего уровня открывается в веб-браузере MATLAB ® .

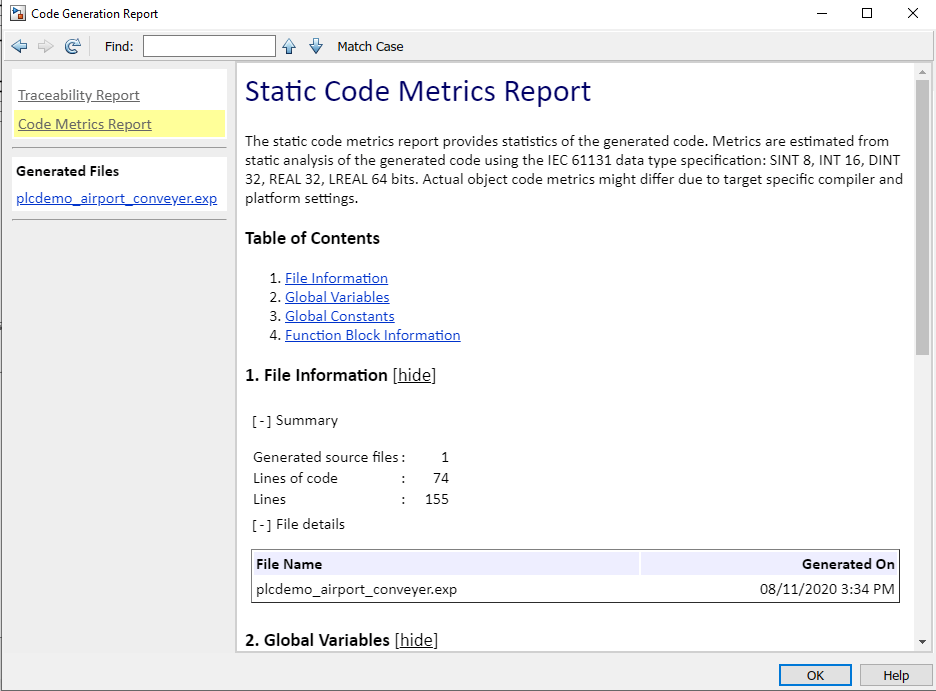

На левой панели навигации в разделе Содержимое выберите Отчет по метрикам кода.

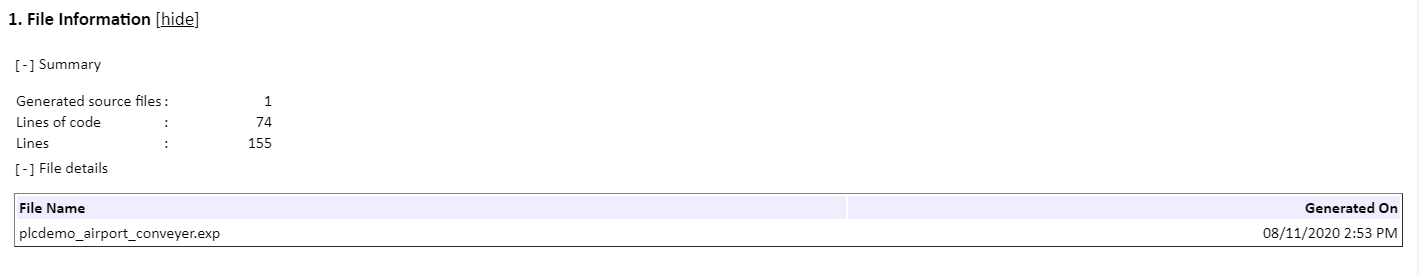

Для просмотра созданных файлов и количества строк кода для каждого файла см. раздел Информация о файле.

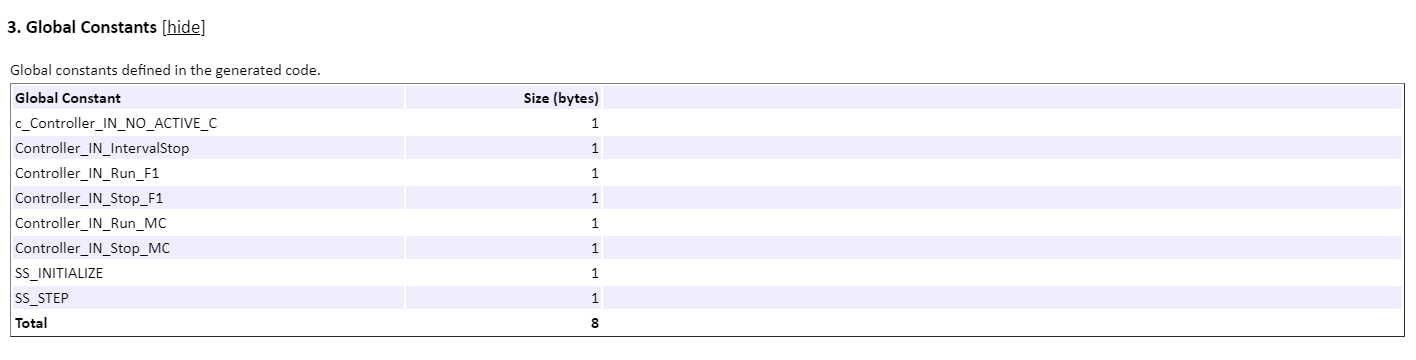

Для просмотра глобальных констант в сгенерированном коде и их размера см. раздел Глобальные константы.

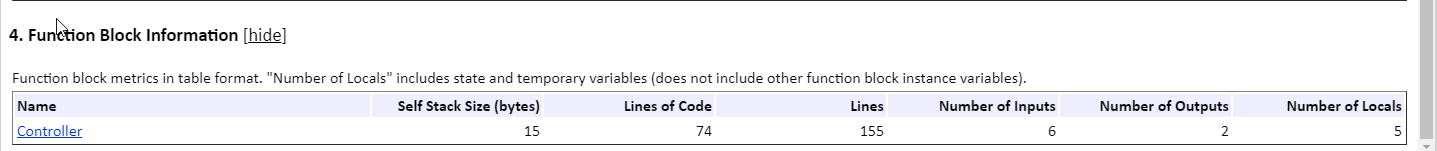

Для просмотра таких показателей функции, как размер стека, количество входов и количество выходов, см. раздел Информация о функциональном блоке.
