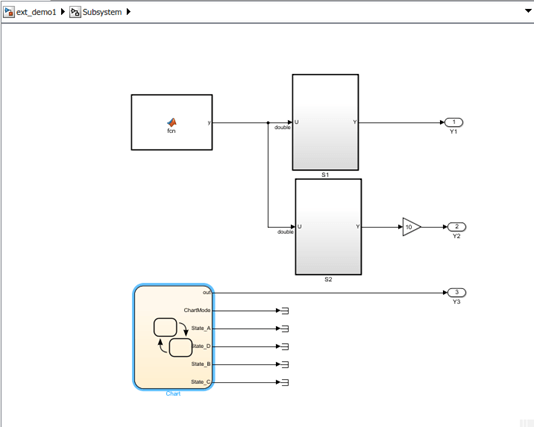

Создание модели Simulink ®ext_demo1.slx которая имеет подсистему верхнего уровня с двумя дочерними подсистемами, S1, S2, функциональный блок MATLAB ® и диаграмма ^Stateflow ®.

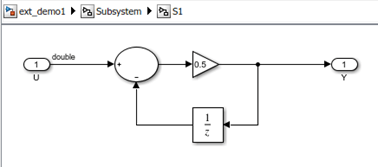

S1 и S2 блоки идентичны и содержат простой контур обратной связи. Диаграмма Stateflow содержит простой конечный автомат.

Функциональный блок MATLAB реализует этот код:

function y = fcn
persistent i;

if isempty(i)
    i=0;
end

if (i>20)
    i = 0;
else
    i=i+1;
end

y = sin(pi*i/10);

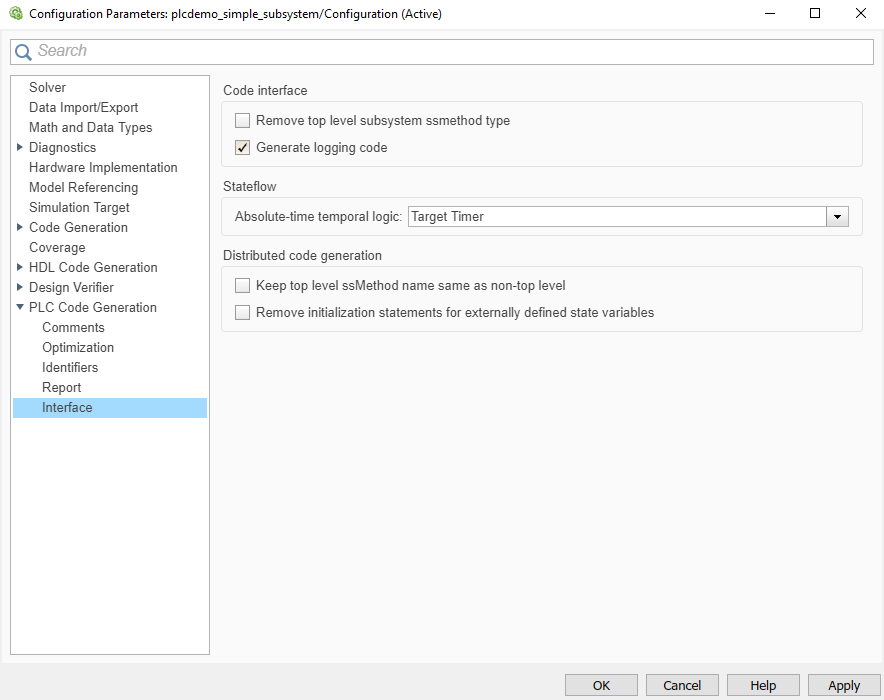

Выберите подсистему верхнего уровня и откройте приложение «Кодер ПЛК». На вкладке «Код ПЛК» щелкните «Параметры» > «Создание кода ПЛК» и выберите целевую среду IDE в качестве Rockwell Studio 5000: AOI. На панели Интерфейс (Interface) выберите Создать код регистрации (Generate logging code). Нажмите кнопку ОК.

В модели выберите верхний блок подсистемы. На вкладке «Код ПЛК» нажмите «Создать код ПЛК».

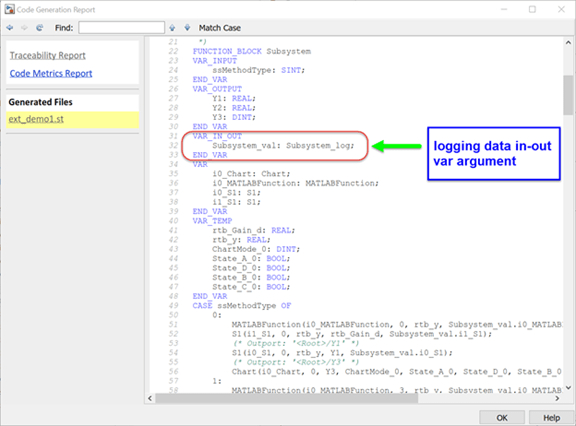

Вы генерируете ext_demo.L5X код для верхнего блока подсистемы, дочерних блоков S1, S2, функции MATLAB и блоков диаграммы Stateflow. Также генерируется plc_log_data.mat, которая содержит информацию о внешнем протоколировании.
