Программное обеспечение RF Toolbox™ использует матричную нотацию для задания S-параметров. Индексы матрицы S-параметров соответствуют номерам портов сети, которые представляют данные. Например, чтобы определить матрицу S-параметров 50 Ом, 2 порта, введите:
s11 = 0.61*exp(j*165/180*pi); s21 = 3.72*exp(j*59/180*pi); s12 = 0.05*exp(j*42/180*pi); s22 = 0.45*exp(j*(-48/180)*pi); s_params = [s11 s12; s21 s22];
s_params предположим:
s_params(1,1) соответствует коэффициенту отражения в порте 1, S11.
s_params(2,1) соответствует коэффициенту передачи от порта 1 к порту 2, S21.
s_params(1,2) соответствует коэффициенту передачи от порта 2 к порту 1, S12.
s_params(2,2) соответствует коэффициенту отражения в порту 2, S22.

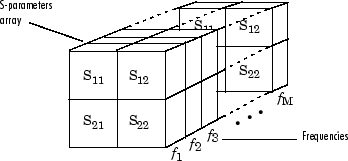

Программное обеспечение RF Toolbox также поддерживает трехмерные массивы S-параметров. Третья размерность массива S-параметров соответствует данным S-параметров на различных частотах. На следующем рисунке показано это соглашение.
Программное обеспечение RF Toolbox использует символьный вектор для ссылки на S-параметры в методах печати и расчета, таких как plot. Эти символьные векторы имеют одну из следующих двух форм:
'S - Используйте этот синтаксис, если nm'n и m оба меньше 10.
'S - используйте этот синтаксис, если один или оба больше 10. n,m''S не является допустимым синтаксисом, если оба n,m'n и m менее 10.
Индексы n и m - номера портов для S-параметров.
Большинство объектов панели инструментов анализируют только 2-портовые S-параметры. Следующие объекты анализируют S-параметры с более чем двумя портами:
Можно получить 2-портовые параметры из S-параметров с произвольным количеством портов с помощью одного или нескольких из следующих шагов:
Извлеките S-параметры 2-портов из S-параметров N-портов.
См. раздел Извлечение S-параметров M-порта из S-параметров N-порта.
Преобразование однополюсных 4-портовых параметров в дифференциальные 2-портовые параметры.
См. раздел Преобразование одиночных S-параметров в S-параметры смешанного режима.
