Можно создать настроенные версии отчета Описание конструкции системы (System Design Description) с помощью проводника отчетов и, при необходимости, инструментов MATLAB ® для построения графических пользовательских интерфейсов.
По умолчанию при открытии пользовательской версии отчета диалоговое окно Описание конструкции системы (System Design Description) не открывается.
Чтобы настроить файл настройки описания конструкции системы в Generator™ отчетов Simulink ® с помощью проводника отчетов:

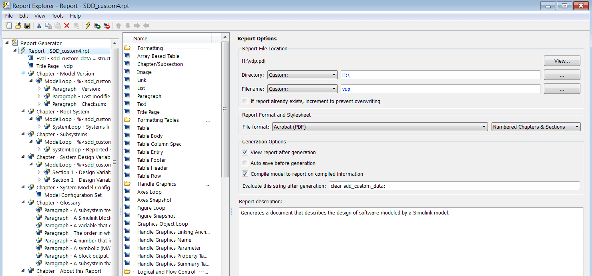

В диалоговом окне Описание конструкции системы (System Design Description) нажмите кнопку Настроить содержимое (Customize Content), чтобы открыть обозреватель отчетов.
Обозреватель отчетов отражает любые изменения (например, другое имя отчета), внесенные в диалоговом окне Описание конструкции системы (System Design Description).
В обозревателе отчетов добавьте или измените компоненты. См. раздел Добавление содержимого отчета с компонентами и информационными компонентами.
Не удаляйте sdd_custom_data структура, которая определяется как:
sdd_custom_data = struct('model',bdroot,'rootSystem',gcs);Вы можете изменить model аргумент, который является моделью, для которой был создан отчет, и rootSystem аргумент, который является системным уровнем в модели, на котором и ниже которого требуется использовать для создания отчета.
Не удалять и не изменять функции, начинающиеся с StdRpt, такие как %StdRpt.getChecksum
При необходимости измените таблицу стилей (см. «Листы стилей компоновки»).
Сохранение настраиваемого отчета с именем, отличным от SDD_custom.rpt.
Чтобы предоставить параметры для пользовательского отчета, можно создать диалоговое окно, например, диалоговое окно Описание конструкции системы (System Design Description). Диалоговое окно, созданное для пользовательского отчета, позволяет другим пользователям адаптировать отчет в соответствии со своими потребностями без необходимости использования проводника отчетов.
