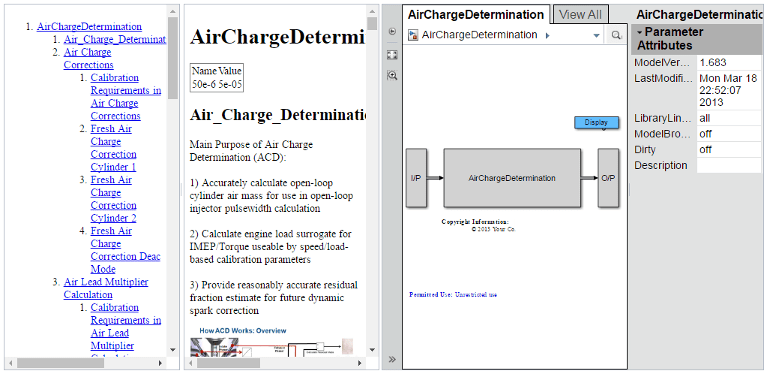

Встроенное веб-представление - это интерфейс прикладного программирования (API) MATLAB ®, который позволяет создавать HTML-отчеты, содержащие веб-представления. Встроенное веб-представление позволяет создавать компактные и удобные для навигации отчеты из моделей Simulink ®. Например, на следующем рисунке показано руководство по калибровке системы управления, сформированное программой MATLAB на основе встроенного веб-представления.
Это руководство по калибровке состоит из трех гиперссылок:
Левая панель - содержание руководства по калибровке
Панель «Центр» - содержимое руководства по калибровке
Правая панель - веб-вид модели Simulink, используемой для создания системы управления
Для создания содержимого руководства по калибровке используются API-интерфейсы MATLAB Report Generator™ DOM и Report и API-интерфейсы Simulink Report Generator Report. Для создания отчета используйте API встроенного веб-представления. Отчет представляет собой пользовательский интерфейс с содержимым руководства, встроенным веб-представлением и гиперссылками между веб-представлением и текстом отчета руководства. Результирующая направляющая запускается в любом стандартном браузере без использования MATLAB или Simulink.
API Embedded Web View облегчает навигацию по отчетам, позволяя создавать двухсторонние гиперссылки между содержимым отчетов и встроенным Web View. Гиперссылки показаны в следующем примере руководства по калибровке.

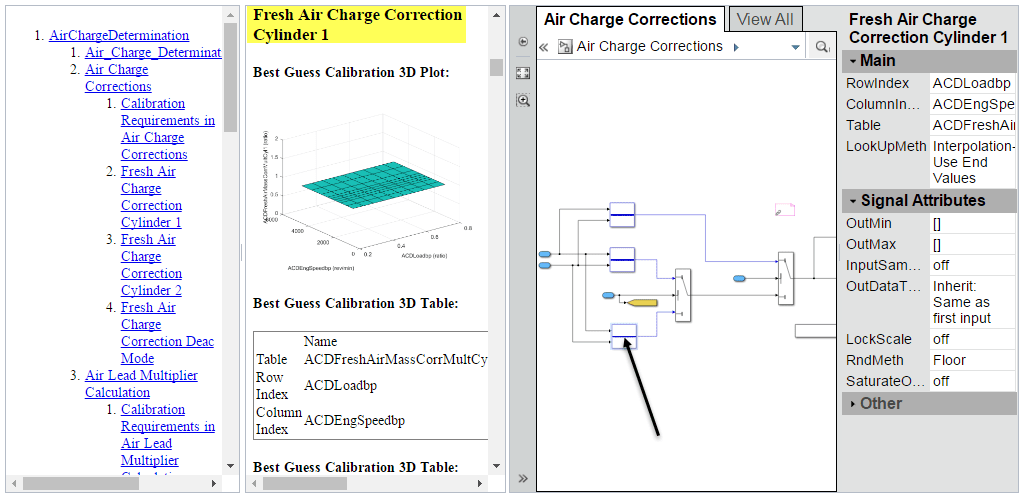

API-интерфейс встроенного веб-представления создает оглавление (оглавление) на основе заголовков разделов отчета. При щелчке по записи заголовка оглавления на панели содержимого отображается соответствующий раздел отчета. Также отображается и мигает соответствующий элемент модели. Связанный блок модели в данном примере руководства по калибровке выделен желтым цветом на панели веб-просмотра.

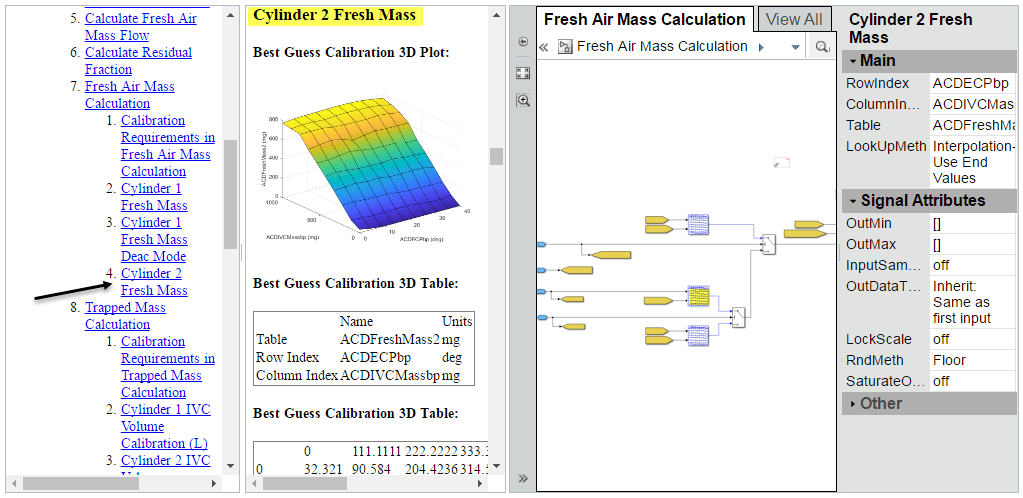

Это руководство по калибровке содержит гиперссылки с любого текстового элемента в содержимом на любой элемент модели на панели Web View. При щелчке на текстовом элементе в содержимом отображается и мигает соответствующий элемент модели. Связанный блок модели в этом примере отчета о калибровке выделен желтым цветом на панели веб-просмотра.

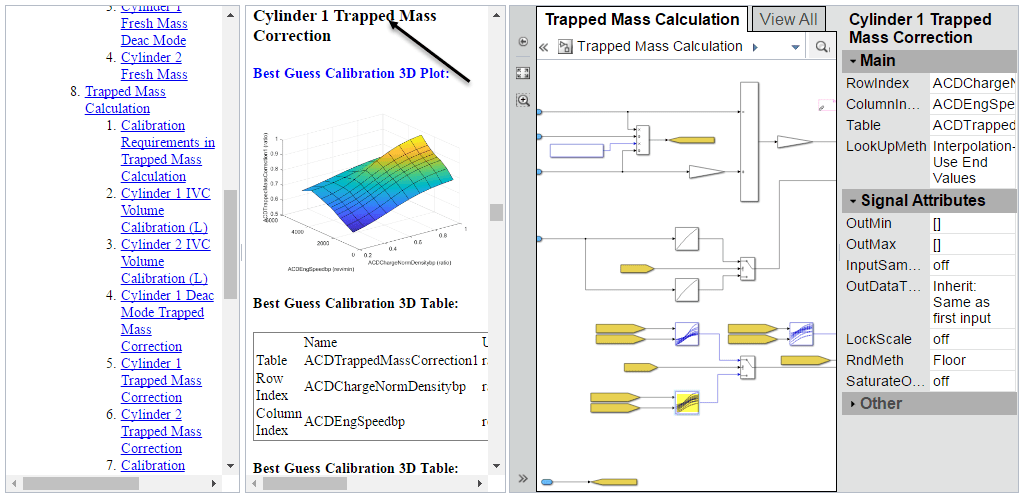

Это руководство по калибровке содержит гиперссылки от любого элемента на панели веб-просмотра к любому расположению на панели содержимого отчета. При щелчке на элементе модели отображается соответствующее расположение на панели содержимого, как показано в данном примере руководства по калибровке.
API Embedded Web View создает отчет в виде пакета HTML, изображения, таблицы стилей, JavaScript ® и JSON-файлов, организованных в папки. По умолчанию API создает как заархивированные, так и распакованные версии пакета отчетов в текущей папке MATLAB.
Если в системе установлен генератор отчетов MATLAB, можно использовать генератор отчетов. rptview функция для просмотра zipped или unziped Embedded Web View.
Чтобы просмотреть отчет о встроенном веб-представлении для систем, в которых не установлен MATLAB,
Распакуйте отчет в пустой, доступной для записи папке в системе. На этом шаге создается файл с именем webview.html в папке и подпапке, содержащей вспомогательные файлы.
Открытый webview.html в браузере для просмотра отчета.
