Поиск и создание отчетов по функциональным блокам MATLAB

Используйте функции поиска API отчетов и slreportgen.report.MATLABFunction репортер для отчета о функциональных блоках MATLAB.

Используйте BlockFinder для поиска всех блоков типа SubSystem, которые включают функциональные блоки MATLAB. При поиске всех типов блоков BlockFinder может занять больше времени, чтобы вернуть результаты, чем при ограничении поиска типами блоков SubSystem.

blkfinder = slreportgen.finder.BlockFinder(model_name);
blkfinder.BlockTypes = "SubSystem";
blks = find(blkfinder);

Затем выполните цикл через возвращенные блоки SubSystem, чтобы проверить, является ли блок функциональным блоком MATLAB. Создать MATLABFunction reporter для каждого функционального блока MATLAB, задайте требуемые свойства и добавьте каждый результат в отчет.

for i=1:length(blks)
   block = blks(i).Object;
   if slreportgen.utils.isMATLABFunction(block)
      rptr = MATLABFunction(block);
      rptr.IncludeArgumentProperties = true;
      add(rpt,rptr);
   end
end

Этот код является примером программы генератора отчетов, которая находит и сообщает функциональные блоки MATLAB.

import slreportgen.report.*
import slreportgen.finder.*

model_name = 'sldemo_eml_galaxy';
load_system(model_name);
rpt = slreportgen.report.Report;

blkfinder = BlockFinder(model_name);
blkfinder.BlockTypes = "SubSystem";
blks = find(blkfinder);

for i=1:length(blks)
   block = blks(i).Object;
   if slreportgen.utils.isMATLABFunction(block)
      rptr = MATLABFunction(block);
      rptr.IncludeArgumentProperties = true;
      add(rpt,rptr);
   end
end

close(rpt);
close_system(model_name);
rptview(rpt);

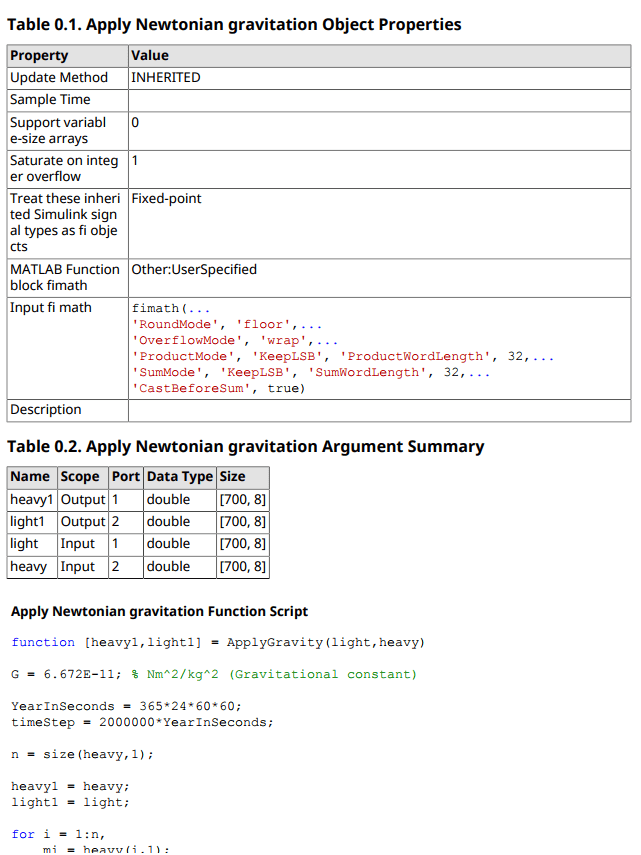

На этом рисунке показан раздел выходных данных отчета для одного из функциональных блоков MATLAB. Она показывает таблицу свойств блока, сводную таблицу для одного из аргументов и часть сценария функции. В фактических выходных данных все таблицы аргументов отображаются перед сценарием функции.

Поиск и отчет по функциям Stateflow MATLAB

Используйте StateflowDiagramElementFinder и slreportgen.report.MATLABFunction reporter, чтобы найти и сообщить о функциях Stateflow MATLAB.

elemfinder = StateflowDiagramElementFinder(chart_name);
elemfinder.Types = "emfunction";
elems = find(elemfinder);

Затем выполните цикл через возвращенные функции MATLAB. Создать MATLABFunction для каждой функции MATLAB и добавьте ее в отчет.

for i = 1:length(elems)
   rptr = MATLABFunction(elems(i).Object);
   add(rpt,rptr);
end

Этот код является примером программы-генератора отчетов, которая находит и сообщает функции MATLAB в диаграммах Stateflow.

import slreportgen.report.*
import slreportgen.finder.*

model_name = 'sf_server';
openExample(model_name);
chart_name = 'sf_server/transmitter';
rpt = slreportgen.report.Report;

elemfinder = StateflowDiagramElementFinder(chart_name);
elemfinder.Types = "emfunction";
elems = find(elemfinder);

for i = 1:length(elems)
   rptr = MATLABFunction(elems(i).Object);
   add(rpt,rptr);
end

close(rpt);
close_system(model_name);
rptview(rpt);

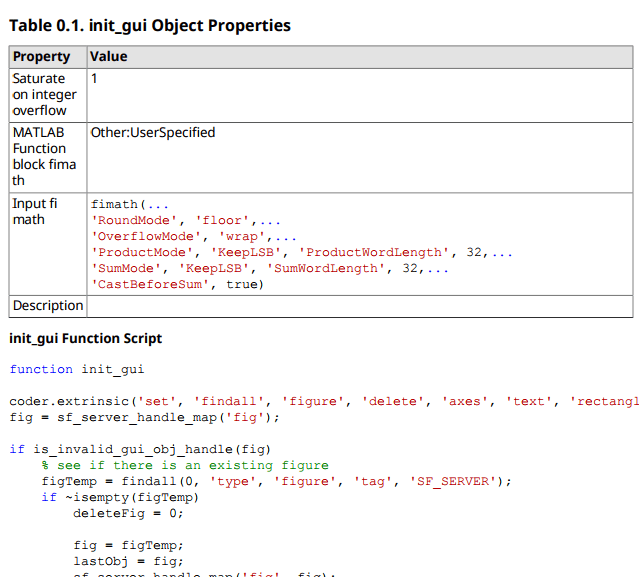

На этом рисунке показан раздел выходных данных отчета для одного из функциональных блоков MATLAB. Здесь отображается таблица свойств объекта и часть сценария функции.

Настройка вывода отчета о функциях MATLAB

Вывод отчета MATLAB Function можно настроить так же, как и любой отчет или отчет:
