Свойства блоков, систем или объектов Stateflow со связанными требованиями
Этот компонент отображает свойства блоков, систем или объектов Stateflow ® со связанными требованиями.
Выберите тип объекта для просмотра в созданном отчете.
Block (По умолчанию)
System
Stateflow
Выбранный тип объекта влияет на параметры, доступные на панели «Столбцы свойств».
Укажите заголовок таблицы в созданном отчете.
Automatic: Автоматическое создание заголовка из параметра.
Custom: Задает пользовательский заголовок.
Свойства объекта, включаемые в сводную таблицу требований, отображаются в списке.
Чтобы добавить свойство, выполните следующие действия.
Выберите соответствующий уровень свойства в текстовом поле слева.
В текстовом поле справа выберите свойство, которое требуется добавить, и нажмите кнопку «Добавить».
Чтобы удалить свойство, выберите его имя и нажмите кнопку «Удалить».
%<SplitDialogParameters> является уникальным свойством, которое можно указать для Requirements Summary Tables где тип объекта Block. Это свойство создает несколько сводных таблиц, сгруппированных по типам блоков. Каждая группа сводных таблиц содержит параметры диалогового окна для этого блока.
Некоторые записи в списке доступных свойств (например, Depth) являются «виртуальными» свойствами, доступ к которым невозможен с помощью get_param команда. Свойства, используемые для фильтрации свойств/значений в компонентах блока и системного цикла, должны быть доступны для извлечения get_param. Поэтому невозможно настроить сводную таблицу требований для отчетов по всем блокам Depth == 2.
Удалить пустые столбцы: удаляет пустые столбцы из таблицы.
Преобразовать таблицу: изменение строк сводной таблицы на столбцы в созданном отчете, размещение имен свойств в первом столбце и значений в других столбцах.
Вставка привязки для каждой строки: вставка привязки для каждой строки в сводной таблице требований.
Отчет о
Automatic list from context: Отчеты по всем блокам в текущем контексте. Родительский элемент этого компонента определяет его контекст.
Custom - use block list: Сообщает о списке указанных блоков и вводит имена блоков в соответствующее поле. Укажите полный путь к каждому блоку.
Выберите параметры сортировки блоков и параметры отчетов на этой панели.
Сортировка блоков: эта опция используется для выбора способа сортировки блоков (применяется к каждому уровню в модели):
Alphabetically by block name: Сортировка блоков по имени в алфавитном порядке.
Alphabetically by system name. Сортировка систем по алфавиту. Список блоков в каждой системе, но не в определенном порядке.
Alphabetically by full Simulink path: Сортировка блоков в алфавитном порядке по пути Simulink ®.
By block type: Сортировка блоков в алфавитном порядке по типам блоков.
By block depthСортировка блоков по их глубине в модели.

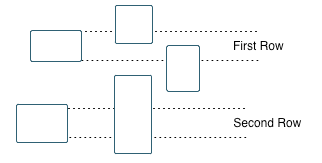

By layout (left to right)Сортировка блоков по их расположению в макете модели по строкам. Блок, расположенный дальше всего к левому верхнему углу модели, является якорем для строки. Строка содержит все остальные блоки, перекрывающие горизонтальную область, определяемую верхним и нижним краями опорного блока. Другие строки используют тот же алгоритм, используя в качестве привязки следующий несообщаемый блок, ближайший к левому верху модели.
By layout (top to bottom)Сортировка блоков по их расположению в компоновке модели по столбцам. Блок, расположенный дальше всего к левому верхнему углу модели, является якорем колонны. Столбец содержит все остальные блоки, перекрывающие вертикальную область, определяемую левым и правым краями опорного блока. Другие столбцы используют тот же алгоритм, используя в качестве привязки следующий несообщаемый блок, ближайший к левому верху модели.
By traversal order: Сортировка блоков по порядку прохождения.
By simulation order: Сортировка блоков по порядку выполнения.
Поиск пар имя/значение свойства Simulink: отчеты о блоках с указанными парами имя/значение свойства.
Да. Стол.
RptgenRMI.CSummaryTable
