Отчет Сведения о словаре данных Simulink
Этот компонент сообщает о словаре данных, активированном в данный момент в цикле словаря данных, указанном компонентом цикла словаря данных. Включить этот компонент как дочерний компонент цикла словаря данных Simulink.
Отчет для словаря данных включает таблицу, которая суммирует свойства каждой переменной в словаре. Отчет также включает раздел сведений о словаре, который полностью сообщает о свойствах и значении каждой переменной в словаре. При использовании шаблона преобразования для создания отчета можно указать определенные шаблоном стили для заголовка сводной таблицы и сводной таблицы.
Для использования шаблона преобразования в диалоговом окне «Параметры отчета» задайте для параметра «Формат файла» значение from template опции, например, Direct PDF (from template).
Имя стиля заголовка таблицы: указывает стиль, используемый для заголовка таблицы словаря данных. Задание имени стиля по умолчанию rgTableTitle, который определяется шаблоном преобразования по умолчанию, используйте Auto. Чтобы задать пользовательский стиль, определенный в пользовательском шаблоне, который используется в этом отчете, выберите Specify.
Имя стиля таблицы: Указывает стиль, используемый для таблицы словаря данных. Задание имени стиля таблицы по умолчанию rgUnruledTable, который является шаблоном преобразования по умолчанию, используйте Auto. Чтобы задать пользовательский стиль, определенный в пользовательском шаблоне, который используется в этом отчете, выберите Specify.
Можно указать, следует ли включать словари, на которые ссылается словарь, и как представить информацию, на которую имеется ссылка.
Включить словари данных, на которые имеются ссылки: включает информацию из словарей данных, на которые ссылается словарь, активный в данный момент в цикле словаря данных, указанном компонентом цикла словаря данных. Ссылочная информация отображается в конце таблицы для словаря ссылочных данных, если не выбран вариант Создать отдельную таблицу для каждого словаря ссылочных данных.
Создать отдельную таблицу для каждого словаря ссылочных данных: Если выбран вариант Включить словари ссылочных данных, отобразите таблицу для каждого словаря ссылочных данных.
Включить список словарей, на которые имеются ссылки: Если выбран вариант Включить словари данных, на которые имеются ссылки, после таблицы сводки словарей, на которые имеются ссылки, включить список словарей данных, на которые имеются ссылки.
Можно указать разделы словаря данных для включения данных.
Конструкторские данные (по умолчанию): Включить информацию из раздела Конструкторские данные текущего словаря данных.
Конфигурация: Включить информацию из раздела Конфигурация текущего словаря данных.
Другие данные: Включить информацию из раздела Другие данные текущего словаря данных.
В текущей сводной таблице словаря перечислены свойства переменных, которые в ней содержатся. Таблица всегда содержит имя и значение переменной. Кроме того, он необязательно включает следующие свойства:
Тип данных
Последнее изменение
Последнее изменение по
Статус
Словарь ссылки, содержащий данные

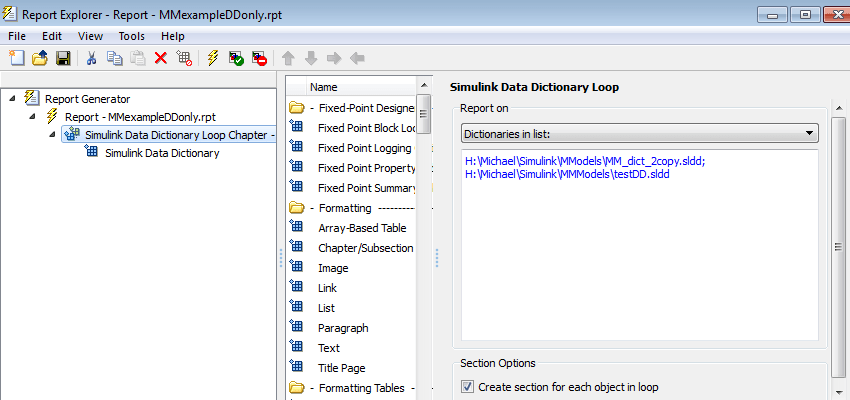

Предположим, что HTML-отчет настраивается с помощью компонента Simulink Data Dictionary Loop.

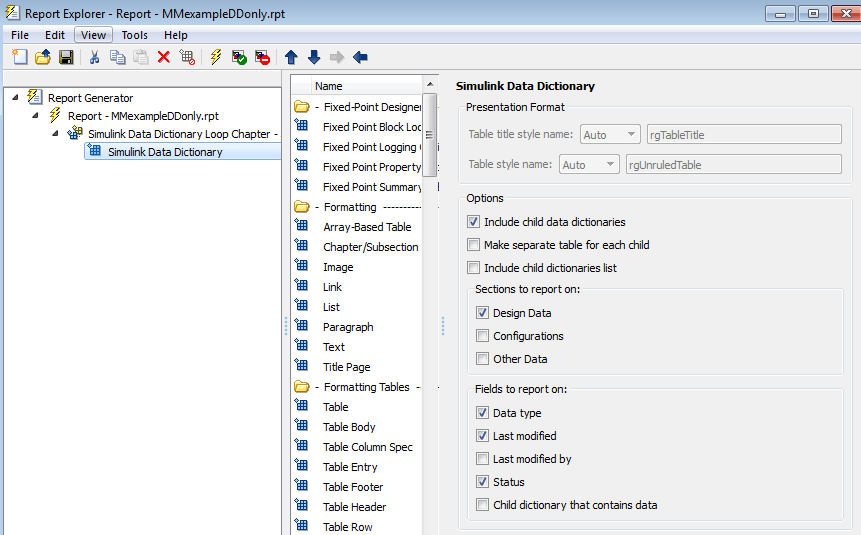

Затем выполняется настройка компонента Simulink Data Dictionary.

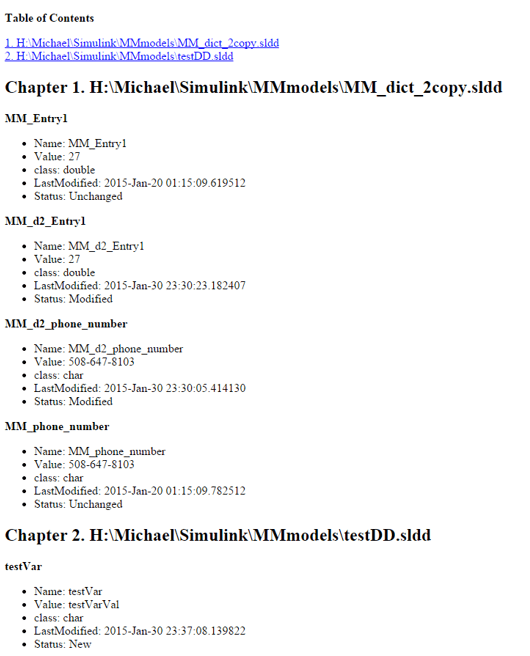

Вот итоговый отчет.
rptgen_sl.csl_data_dictionary
