Пакет: slreportgen.finder
Суперклассы:
Создать объект результата поиска элементов диаграммы
Объект результата поиска элемента диаграммы для элемента в схеме Simulink ® или Stateflow ®.
result = DiagramElementResult(elem)result содержит указанный элемент диаграммы Simulink или Stateflow.
Примечание
Методы поиска элементов диаграммы создают и возвращают экземпляры этого slreportgen.finder.DiagramElementResult объект. Создавать экземпляры самостоятельно не требуется.
finder = DiagramElementResult(Name,Value)
| getDiagramReporter | Возвращает репортер диаграммы для результата элемента диаграммы |
| getReporter | Получить репортер элементов диаграммы |
Ручка. Сведения о том, как классы обработки влияют на операции копирования, см. в разделе Копирование объектов.

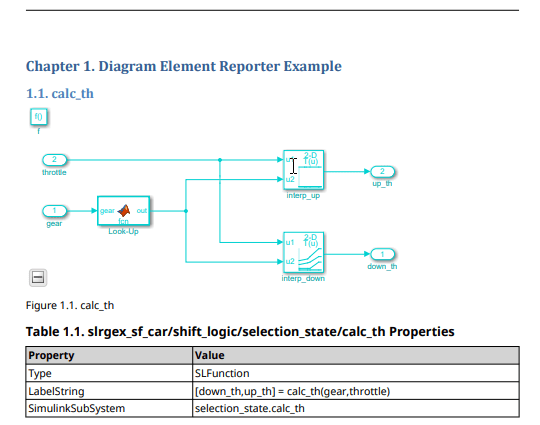

slrgex_sf_car модель использует функцию Simulink, которая представляет собой функцию, использующую подсистему Simulink для вычисления выходов с ее входов. Этот пример находит диаграммы в модели и для каждой диаграммы использует slreportgen.DiagramElementFinder объект для поиска подсистем Simulink Function. Для каждого slreportgen.DiagramElementResult объект, возвращенный поисковиком, в примере используется Name значение свойства как заголовок раздела и вызывает getDiagramReporter метод возврата схемы подсистемы для добавления в раздел.
import slreportgen.report.* import slreportgen.finder.* import mlreportgen.report.* model = "slrgex_sf_car"; load_system(model); rpt = slreportgen.report.Report("output","pdf"); chapter = Chapter(); chapter.Title = "Diagram Element Result Example"; % Find all diagrams in the model diagFinder = DiagramFinder(model); diagrams = find(diagFinder); for diag = diagrams % Find all Simulink Function subsystems in the current diagram elemFinder = DiagramElementFinder(diag); elemFinder.Types = "slfunction"; elems = find(elemFinder); for elem = elems section = Section("Title", ... mlreportgen.utils.normalizeString(elem.Name)); % Get the diagram reporter from the result and add it to the section rptr = getDiagramReporter(elem); if ~isempty(rptr) add(section,rptr) end add(section,elem); add(chapter,section); end end add(rpt,chapter); close(rpt); rptview(rpt);
