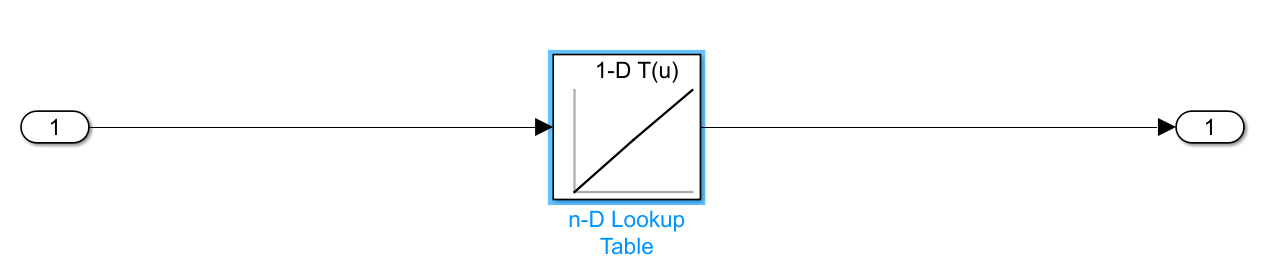

Рассмотрите возможность создания модели codeDescDemo или модель с аналогичными спецификациями.

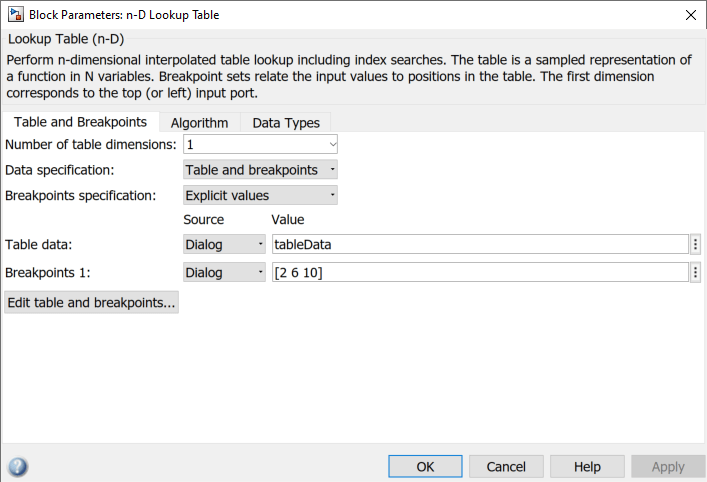

Модель содержит n-D таблицу подстановки. Блок n-D Lookup Table берет данные таблицы из переменной рабочего пространства модели с именем tableData который имеет значение [4 5 6]. tableData является Simulink.Parameter объект, имеющий non-Auto класс хранения. Данные набора точек останова указаны как [2 6 10].

Параметр конфигурации модели Поведение параметра по умолчанию имеет значение Inlined.

1. Построение модели и создание coder.codedescriptor.CodeDescriptor объект для модели.

   codeDescObj = coder.getCodeDescriptor('codeDescDemo')

2. Получение свойств блока таблицы подстановки и набора точек останова в созданном коде.

   params = getDataInterfaces(codeDescObj, 'Parameters')

   params переменная является массивом coder.descriptor.LookupTableDataInterface и coder.descriptor.BreakpointDataInterface объекты.

     LookupTableDataInterface with properties:
                          Type: [1×1 coder.descriptor.types.Type]
                           SID: 'demoModel:22'
                 GraphicalName: 'tableData'
                   VariantInfo: [1×0 coder.descriptor.VariantInfo]
                Implementation: [1×1 coder.descriptor.DataImplementation]
                        Timing: [1×0 coder.descriptor.TimingInterface]
                          Unit: ''
                         Range: [1×1 coder.descriptor.Range]
            SupportTunableSize: 0
       BreakpointSpecification: 'Even spacing'
                        Output: [1×1 coder.descriptor.DataInterface]
                   Breakpoints: [1×1 coder.descriptor.BreakpointDataInterface Sequence]

3. Breakpoints имущества coder.descriptor.LookupTableDataInterface объект содержит вектор coder.descriptor.BreakpointDataInterface объекты. Получение сведений о наборе точек останова, присоединенном к блоку «Таблица подстановки», путем доступа к первому расположению в массиве.

   params.Breakpoints(1)

     BreakpointDataInterface with properties:
                     Type: [1×1 coder.descriptor.types.Type]
                      SID: 'demoModel:22'
            GraphicalName: 'n-D Lookup↵Table'
              VariantInfo: [1×0 coder.descriptor.VariantInfo]
           Implementation: [1×0 coder.descriptor.DataImplementation]
                   Timing: [1×0 coder.descriptor.TimingInterface]
                     Unit: ''
                    Range: [1×1 coder.descriptor.Range]
           OperatingPoint: [1×1 coder.descriptor.DataInterface]
       SupportTunableSize: 0
          FixAxisMetadata: [1×1 coder.descriptor.FixAxisMetadata]

4. Новое coder.descriptor.FixAxisMetadata объект предоставляет дополнительные сведения о том, равномерно ли расположены данные набора точек останова.

   params.Breakpoints(1).FixAxisMetadata

   Информация возвращается как новая coder.descriptor.EvenSpacingMetadata объект, имеющий следующие свойства:

     EvenSpacingMetadata with properties:
       StartingValue: 2
           StepValue: 2
           NumPoints: 3
              IsPow2: 1

5. Если значение данных набора точек останова изменено на [1 5 10], информация возвращается как новая coder.descriptor.NonEvenSpacingMetadata объект, имеющий следующие свойства:

     NonEvenSpacingMetadata with properties:
       AllPoints: [1×3 Real Sequence]
