Видность пика измеряет степень выделения пика из-за его собственной высоты и расположения относительно других пиков. Низкий изолированный пик может быть более заметным, чем более высокий, но в остальном является ничем не примечательным элементом высокого диапазона.
Для измерения значимости пика:
Поместите маркер на вершину.
Удлините горизонтальную линию от вершины влево и вправо до тех пор, пока линия не выполнит одно из следующих действий:
Пересекает сигнал, потому что есть более высокий пик
Достигает левого или правого конца сигнала
Найдите минимум сигнала в каждом из двух интервалов, определенных на шаге 2. Эта точка является либо долиной, либо одной из конечных точек сигнала.
Более высокий из двух минимумов интервалов определяет опорный уровень. Высота пика над этим уровнем - его возвышенность.

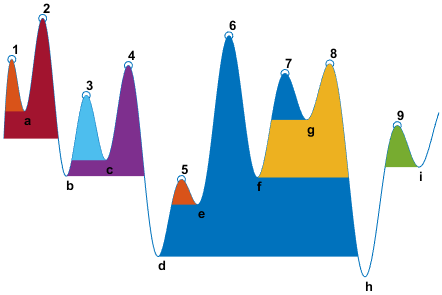

findpeaks не делает никаких предположений о поведении сигнала за пределами его конечных точек, независимо от их высоты. Это отражено в шагах 2 и 4 и часто влияет на значение опорного уровня. Рассмотрим, например, пики этого сигнала:
| Пиковое число | Левый интервал лежит между пиком и | Правый интервал находится между пиком и | Самая низкая точка в левом интервале | Самая низкая точка правого интервала | Опорный уровень (максимальный минимум) |
|---|---|---|---|---|---|
| 1 | Левый конец | Пересечение из-за пика 2 | Левая конечная точка | a | a |
| 2 | Левый конец | Правый конец | Левая конечная точка | h | Левая конечная точка |
| 3 | Пересечение из-за пика 2 | Пересечение из-за пика 4 | b | c | c |
| 4 | Пересечение из-за пика 2 | Пересечение из-за пика 6 | b | d | b |
| 5 | Пересечение из-за пика 4 | Пересечение из-за пика 6 | d | e | e |
| 6 | Пересечение из-за пика 2 | Правый конец | d | h | d |
| 7 | Пересечение из-за пика 6 | Пересечение из-за пика 8 | f | g | g |
| 8 | Пересечение из-за пика 6 | Правый конец | f | h | f |
| 9 | Пересечение из-за пика 8 | Пересечение из-за правой конечной точки | h | я | я |
