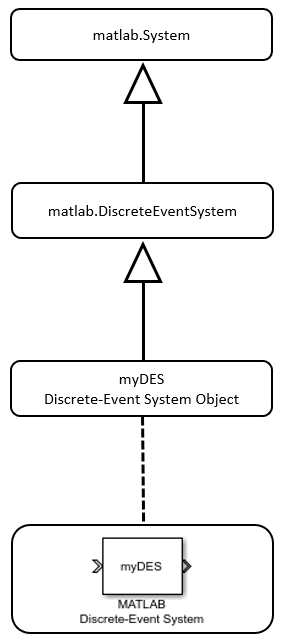

Блок MATLAB Discrete-Event System (Система дискретных событий MATLAB) позволяет создавать пользовательские object™ системы дискретных событий и использовать их в моделях SimEvents ®. Чтобы создать управляемые событиями системы сущностей-потоков, блок использует объект системы дискретных событий с matlab.DiscreteEventSystem , который наследует и расширяет matlab.System класс.
matlab.DiscreteEventSystem класс предоставляет методы, позволяющие работать с этими элементами системы дискретных событий:
Определение свойств типов объектов объекта, портов и хранилища
getEntityPortsImpl - Определение входных и выходных портов системы дискретных событий
getEntityStorageImpl - Определение элементов хранения объекта системы дискретных событий
getEntityTypesImpl - Определение типов объектов системы дискретных событий
Инициализация события
setupEvents - Инициализация событий создания сущности
Поведение объекта во время выполнения
blocked - Действие события при сбое пересылки сущности
destroy - Действия в случае уничтожения объекта
entry - Действие события при входе объекта в элемент хранения
exit - Действие события перед выходом объекта из хранилища
generate - Действие события при создании сущности
iterate - Действие события при итерации сущности
modified - Действие события при изменении сущности блоком «Поиск сущности»
resourceAcquired - Укажите действия события при успешном получении ресурсов.
resourceReleased - Укажите действия события после успешного выпуска ресурса.
testEntry - Действие события для принятия или отказа организации
timer - Действие события по завершении таймера
При реализации этих методов определите тип сущности, хранилище сущности, создание, планирование и отмену событий. Используйте следующие функции:
Определение типа объекта
entityType - Определение типа объекта
Определение хранилища объектов
queueFIFO - Определение хранилища очереди FIFO
queueLIFO - Определение хранилища очереди last-in last-out (LIFO)
queuePriority - Определение приоритетного хранилища очередей
queueSysPriority - Определение хранилища очередей с приоритетом системы
Создание событий
eventGenerate - Создать событие создания сущности
eventIterate - Создать событие итерации сущности
eventTimer - Создать событие таймера сущности
eventForward - Создать событие пересылки сущности
eventDestroy - Создать событие уничтожения сущности
eventTestEntry - Создание события, указывающего, что политика приемки для хранилища изменилась, и выполняется повторное тестирование поступающих объектов хранилища.
eventAcquireResource - Создание события получения ресурсов
eventReleaseResource - Создание события для освобождения ранее полученных ресурсов (этот метод позволяет частично освободить ресурсы)
eventReleaseAllResources - создание события для освобождения всех ресурсов, приобретенных сущностью;
Отменить события
cancelDestroy - Отмена ранее запланированного события уничтожения объекта
cancelForward - Отмена события пересылки сущности
cancelGenerate - Отмена ранее запланированного события создания сущности
cancelIterate - Отмена ранее запланированного события итерации
cancelTimer - Отмена ранее запланированного события таймера
cancelAcquireResource - Отмена ранее запланированного события получения ресурсов
Управление ресурсами
getResourceNamesImpl - определение пулов ресурсов, из которых система дискретных событий получает ресурсы;
resourceType - укажите тип сущности и имя ресурсов, которые будут получены указанной сущностью;
eventAcquireResource - Создание события получения ресурсов
eventReleaseResource - Создание события для освобождения ранее полученных ресурсов (этот метод позволяет частично освободить ресурсы)
eventReleaseAllResources - создание события для освобождения всех ресурсов, приобретенных сущностью;
cancelAcquireResource - Отмена ранее запланированного события получения ресурсов
resourceSpecification - Укажите тип и объем ресурсов для eventAcquireResource или eventReleaseResource запросы
initResourceArray - Инициализация resourceSpecification массив, необходимый для генерации кода
resourceAcquired - Укажите действия события при успешном получении ресурсов
resourceReleased - Укажите действия с событиями при успешном выпуске ресурсов
matlab.System КлассНаследование matlab.DiscreteEventSystem класс также наследует подмножество matlab.System методы классов.
Заголовок для отображения системных объектов | |
Группы свойств для отображения системных объектов | |
Состояние неактивного свойства | |
Проверка значений свойств | |
Действие при изменении настраиваемых свойств | |
Количество входов в пошаговый метод | |
Имена входных портов системных блоков | |
Количество выходов из пошагового метода | |
Имена выходных портов системных блоков | |
Дискретные значения свойств состояния | |
Инициализация объекта System | |
Сброс состояний объекта System | |
Высвобождать ресурсы | |
Загрузить объект System из файла MAT | |
Сохранить системный объект в MAT-файле | |
Сведения об объекте System | |
Размеры выходных портов | |
Типы данных выходных портов | |
Сложность выходных портов | |
Размер дискретного состояния, тип данных и сложность | |
Имя для отображения в виде значка блока | |
Время запроса образца |
Дополнительные сведения об этих методах см. в разделе Настройка системных объектов для Simulink.
При ссылке на атрибуты объекта или свойства системы в объекте System с дискретным событием используйте следующие форматы:
| Атрибут или свойство | Формат | Доступ |
|---|---|---|
признак |
| Чтение/запись |
свойство priority |
| Чтение/запись |
Свойство ID |
| Только для чтения |
Если объект, который является частью блока системы дискретных событий MATLAB, запрашивается для извлечения, exit инициируется способ блока. Когда exit вызывается метод, его аргумент назначения имеет значение extract. Посмотрите modified для изменения объекта.
matlab.DiscreteEventSystem | matlab.System
