Порт подключения для RF-подсистемы
Радиочастотный блок/эквивалентная базовая полоса/вход
Радиочастотный блок/оболочка цепи/утилиты
Блок Connection Port, размещенный внутри подсистемы, состоящей из RF Blockset™ эквивалентных блоков основной полосы частот, создает открытый круглый порт соединителя физического моделирования
на границе подсистемы. При подключении к соединительной линии порт становится сплошным.
Отдельные блоки и подсистемы, изготовленные из блоков RF Blockset Equivalent Baseband, соединяются друг с другом соединительными линиями вместо обычных сигнальных линий Simulink ®. Эти блоки и подсистемы прикрепляются якорем к открытым, круглым соединительным портам физического моделирования. Подсистемы, созданные из блоков RF Blockset Equivalent Baseband, автоматически имеют такие порты разъема физического моделирования открытого раунда. Можно добавить дополнительные порты соединителя, добавив блоки портов подключения в подсистему.

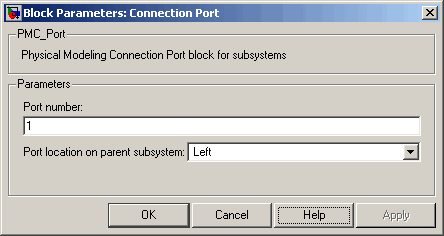

Port number - Номер порта соединителя 1 (по умолчанию) | скалярВ этом поле указывается порт соединителя подсистемы, созданный этим блоком. Для нескольких соединительных портов на границе одной подсистемы в качестве меток требуются разные номера.
Port location on parent subsystem - Расположение порта на родительской подсистеме. Возможны следующие варианты:left (по умолчанию) | RightЭтот параметр используется для выбора стороны границы родительской подсистемы, на которой расположен порт.
