Преобразование входного сигнала Simulink в сигнал RF Blockset
Радиочастотный блок/оболочка цепи/утилиты
Блок Inport импортирует сигналы Simulink ® в среду моделирования огибающей радиочастотной Blockset™. Вводные сведения о радиочастотном моделировании см. в примере «Моделирование высокочастотных компонентов».
Комплексные входные сигналы Ik (t ) + j· Qk (t) представляют собой модуляции на частотах {fk}, указанных в параметре несущих частот блока.
Входной порт преобразует сложные входные сигналы имитации в радиочастотный сигнал, пригодный для моделирования с множеством несущих:
· ej2.dfkt)
Параметр Source type определяет сигнал Simulink как ток, напряжение или источник питания.
Source type - Интерпретация блока ввода сигнала SimulinkIdeal voltage (по умолчанию) | Ideal current | PowerВходная блочная интерпретация сигнала Simulink, указанная как:
Ideal voltage - Блок выводит сигналы Simulink как сигналы напряжения v (t) в среде RF Blockset. При выборе идеального входного порта напряжения необходимо вручную добавить ряд импедансов источника для согласования блоков, подключенных к входному порту. На следующем рисунке показана внутренняя конфигурация блока.
Ideal current - Блок выводит сигналы Simulink в качестве текущих сигналов i (t) в среде RF Blockset. При использовании идеального входного токового порта вручную добавляется импеданс параллельного источника для согласования блоков, подключенных к входному порту. На следующем рисунке показана внутренняя конфигурация блока.
Power - Блок интерпретирует сигналы Simulink, Pv (t), как доступную мощность и внутренне использует источник напряжения и последовательный импеданс. Эта опция используется для импорта среды 50 Ом или других опорных импедансных сигналов, созданных с помощью Communications Toolbox™. При выборе этой опции входной порт автоматически вставляет импеданс источника в цепь, как показано на следующем рисунке .
Напряжение v (t) является масштабированием сигнала Simulink vSL (t):
vSL (t)
В предыдущем уравнении Zs - значение параметра импеданса источника (Ом).
Генератор подает реальную мощность на нагрузку Z1:
Zs + Zl | 2
Когда Zl = Zs *, этот генератор выдает доступную мощность | vSL (t) | 2.
Source impedance (Ohm) - импеданс источника для соответствия доступной мощности50 (по умолчанию) | вектор положительных целых чисел Импеданс источника для сопоставления доступной мощности, определяемый как вектор положительных целых чисел в омах
Чтобы включить этот параметр, выберите Power в типе источника.
Carrier frequencies - Несущие частоты0 Hz (по умолчанию) | вектор положительных целых чиселНесущие частоты, заданные как вектор положительных целых чисел в Гц. В несущих частотах элементы представляют собой комбинацию фундаментальных тонов и соответствующих гармоник в блоке конфигурации.
Ground and hide negative terminals - Клеммы наземных ВЧ-цепейon (по умолчанию) | offКлеммы наземных ВЧ-цепей, указанные как on или off. Выберите этот параметр для заземления и скрытия отрицательных клемм. Снимите флажок, чтобы открыть отрицательные клеммы. Открывая эти клеммы, можно соединить их с другими частями модели.

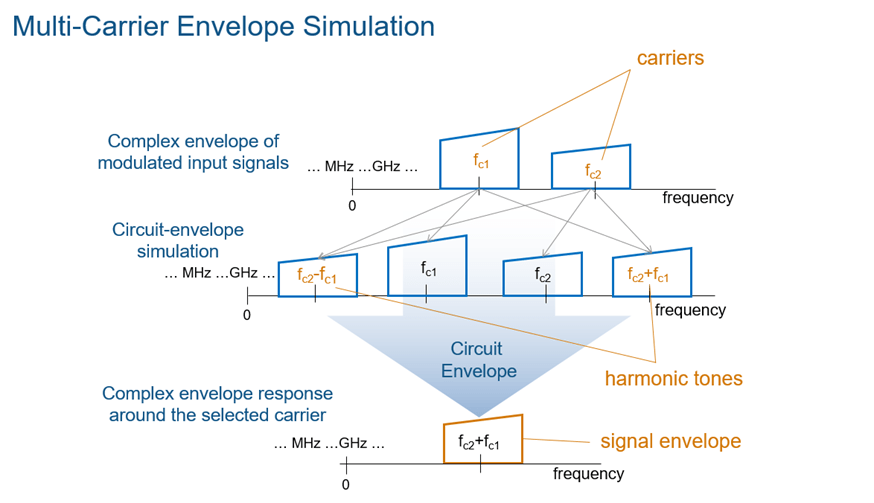

С помощью блока Inport можно указать сложные огибающие входных сигналов и импортировать их как радиочастотные сигналы для моделирования с использованием нескольких несущих.
Блок конфигурации автоматически определяет основные тональные сигналы, указанные во входных портах, и предлагает подходящий гармонический порядок для захвата нелинейности системы. В моделировании можно также вручную задать порядок гармоник для каждого фундаментального тона.
Во входном порту можно указать необходимое количество несущих частот. Рекомендуется отрегулировать полосу пропускания моделирования (обратно пропорциональную шагу времени моделирования) и общее количество частот моделирования.
Блок Inport позволяет указать сложные огибающие входных сигналов и импортировать их как радиочастотные сигналы для моделирования с несколькими несущими.

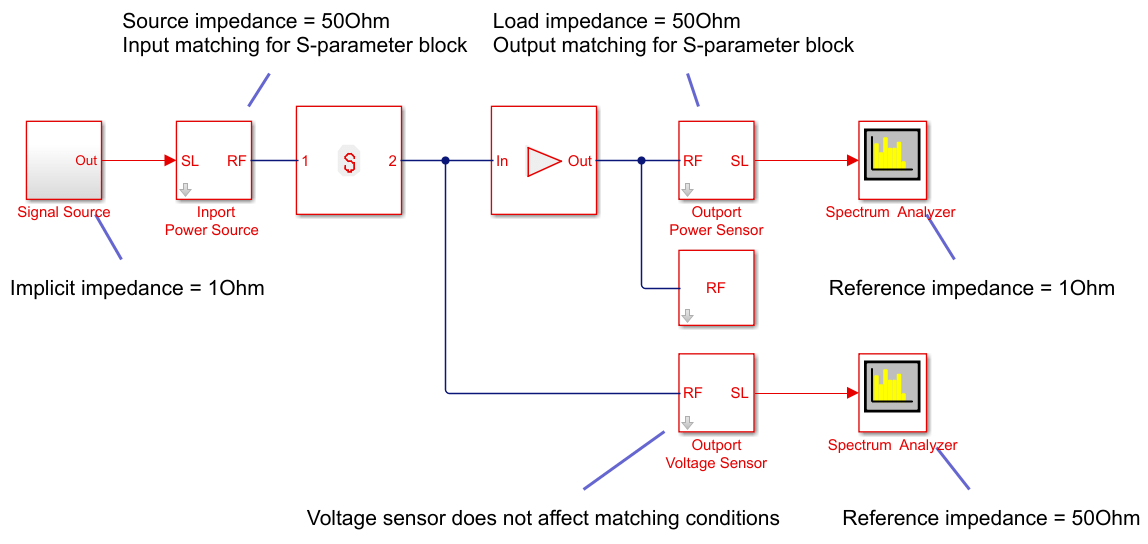

Опция питания автоматически вставляет импеданс источника или нагрузки в сеть и нормирует мощность сигнала относительно заданного импеданса. Вам не нужно вручную вставлять выводы источника и нагрузки, и ваши сигналы автоматически масштабируются между RF Blockset и средой Simulink, которая предполагает неявный опорный импеданс 1 Ом.

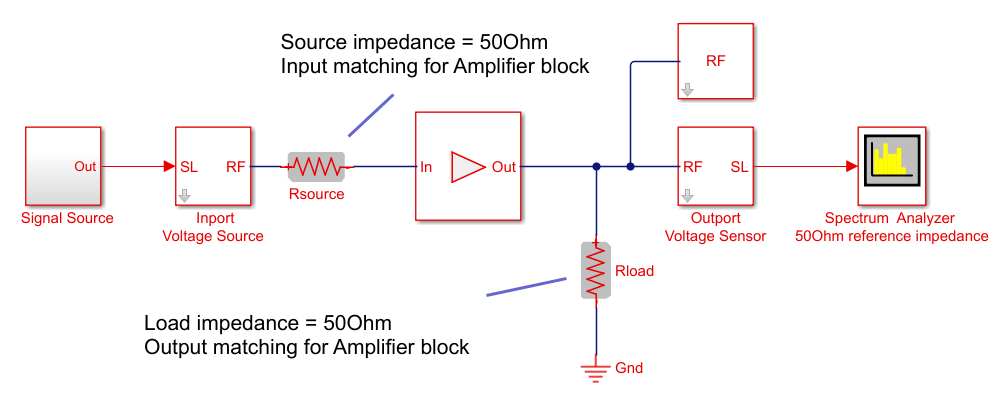

При использовании источников напряжения и датчиков вручную добавьте выводы источника и нагрузки, в противном случае может возникнуть нежелательное несоответствие импеданса в сети. При измерении мощности сигнала напряжения убедитесь, что используется 50Ohm опорный импеданс.
Если вы используете идеальный источник напряжения и добавляете импеданс источника, в идеально согласованных условиях фактическое напряжение, приложенное к первому блоку ВЧ-цепи, составляет половину значения входного сигнала Simulink. Импеданс источника и входной импеданс первого блока ВЧ-цепи образуют сеть делителей напряжения.

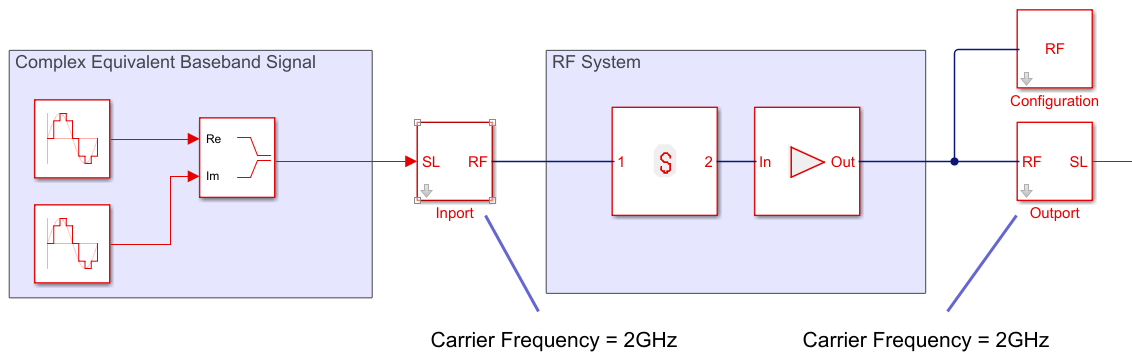

Входной сигнал представляет собой цифровой комплекс связи, эквивалентный сигналу основной полосы частот (I, Q). Предполагается, что неявная несущая для системы равна несущей частоте ,Fc. Вы хотите смоделировать радиочастотные эффекты, такие как нелинейность усилителя и фильтры S-параметров, с помощью RF Blockset:
Войти Fc в параметре Несущие частоты.
Размер шага моделирования в блоке конфигурации совпадает с временем выборки входного сигнала Simulink и не связан с несущей частотой.
Если радиочастотная цепь не включает в себя модулятор или демодулятор, используйте блок Outport в конце цепочки. Вы можете использовать Outport блок для проверки комплексного эквивалентного сигнала с центром Fc.

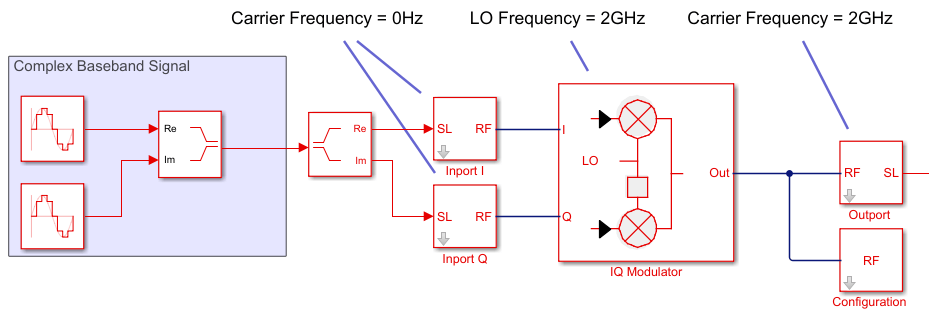

Входной сигнал представляет собой цифровой коммуникационный комплексный входной сигнал основной полосы частот (I, Q). Предполагается, что ни одна несущая не связана с входным сигналом. Вы хотите преобразовать сигнал в Fc и моделируют радиочастотные эффекты, такие как нелинейность усилителя и фильтры S-параметров:
Используйте для двух блоков ввода для I и Q компонентов входного сигнала. Установите параметр Carrier Frequences каждого блока Inport в значение 0
Для преобразования сигнала с повышением частоты используйте блок модулятора IQ. Установите частоту гетеродина в значение Fc.
Размер шага моделирования в блоке конфигурации совпадает с временем выборки входного сигнала Simulink и не связан с частотой гетеродина.
Используйте блок Outport в конце цепочки. и зондируют сигнал при Fc.

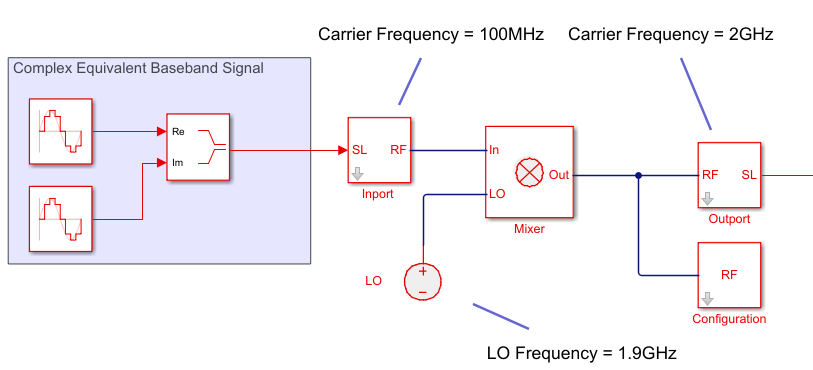

Входной сигнал представляет собой цифровой комплекс связи, эквивалентный сигналу основной полосы частот (I, Q). Сначала необходимо преобразовать сигнал в промежуточную частоту (IF), затем в RF и смоделировать дефекты RF:

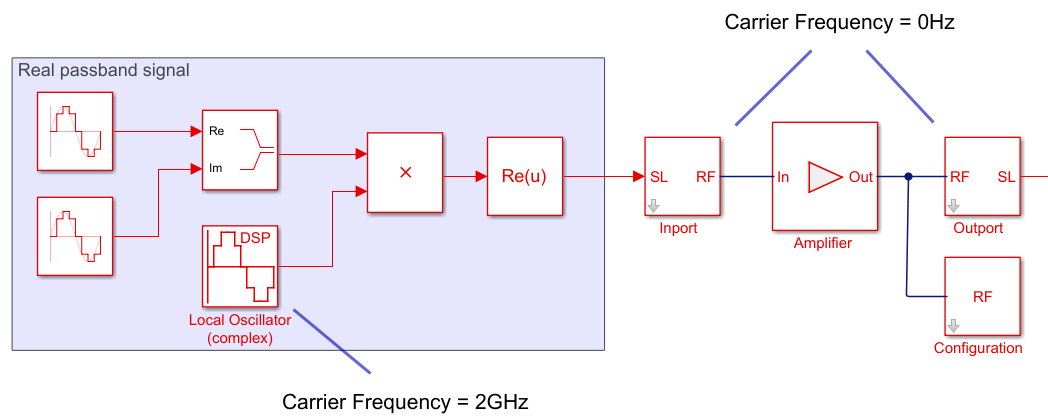

Входной сигнал представляет собой цифровой или аналоговый реальный сигнал полосы пропускания, который явно модулирован на высокую частоту в области Simulink:
Установите параметр Carrier Frequences каждого блока Inport в значение 0 и имитировать радиочастотные эффекты.
Размер шага моделирования в блоке конфигурации равен времени выборки входного сигнала Simulink и пропорционален радиочастотной частоте.
Однако использование RF Blockset для моделирования в реальном диапазоне пропускания не дает никаких преимуществ. Этот параметр не рекомендуется
