Эта ситуация возникает, когда блок с заданным начальным условием, например, блок константы, начального условия или задержки, управляет блоком исходящего порта с неопределенным начальным условием (параметр Initial output имеет значение []).

Модели с такими подсистемами могут давать начальные результаты (т.е. до начальной активации условно выполненной подсистемы) в текущей версии, которые отличаются от исходных результатов, полученных в версии 13 или более ранних версиях.

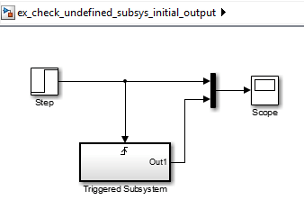

Рассмотрим, например, следующую модель.

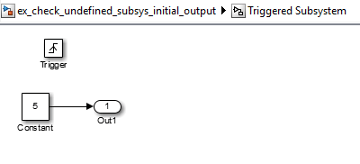

Эта модель не определяет начальное состояние выходного порта запускаемой подсистемы.

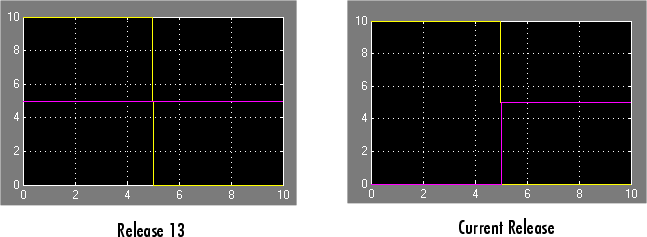

На следующем рисунке сравниваются наложенные выходные данные блока Step этой модели и запускаемой подсистемы в версии 13 и текущей версии.

Обратите внимание на то, что исходные выходные данные запускаемой подсистемы различаются между двумя версиями. Это происходит потому, что версия 13 и более ранние версии используют начальный выход блока, подключенного к выходному порту (т.е. блок константы), в качестве начального выхода запускаемой подсистемы. Напротив, выходные данные этой версии 0 в качестве начального выходного сигнала запускаемой подсистемы, поскольку в модели не указан начальный выходной сигнал порта.
