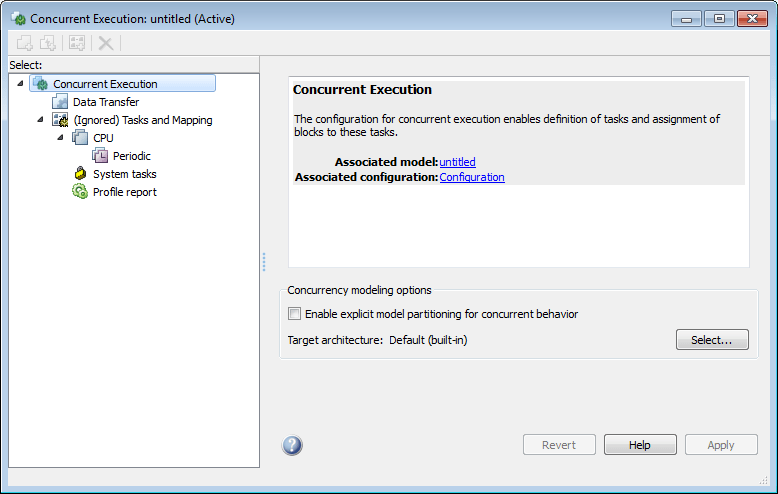

Окно Параллельное выполнение (Concurrent Execution) содержит следующие области:
Параллельное выполнение (корневой уровень)
Отображение общей информации для модели, включая имя модели, имя набора конфигурации и состояние набора конфигурации.
Настройка методов передачи данных между задачами.
Задачи и сопоставление
Сопоставить блоки с задачами.
Настройка узлов программного обеспечения.
Назовите периодические задачи.
Определение и настройка периодической задачи, выполняемой целевой операционной системой.
Определите обработчик апериодических событий, выполняемый в ответ на аппаратные или программные прерывания.
Отображение системных задач.
Просмотр периодических системных задач.
Отображение системных задач прерывания.
Создание и проверка отчета о профиле для модели.
Щелкните элементы в дереве, чтобы выбрать панели.
Эта панель появляется только в том случае, если на панели Решатель (Solver) диалогового окна Параметры конфигурации (Configuration Parameters) выбран параметр Разрешить одновременное выполнение задач на целевом объекте.
Откройте окно Настройки модели (Model Settings) на вкладке Моделирование (Modeling) текущей модели и выберите Решатель (Solver).
Разверните раздел Сведения о решателе и выберите Разрешить одновременное выполнение задач в целевом устройстве.
Эта опция отображается только в том случае, если выбран тип решателя. Fixed Step а для временного ограничения периодической выборки установлено значение Unconstrained.
Щелкните Настроить задачи.
Отображается диалоговое окно параллельного выполнения.
Укажите, нужно ли вручную сопоставлять задачи (явное сопоставление) или использовать задачи на основе скорости.
По умолчанию: Вкл.
На Включить ручное сопоставление задач с блоками.
ПрочьРазрешить неявные задачи на основе скорости.
Параметр: ExplicitPartitioning |
Значение: 'on' | 'off' |
По умолчанию: 'off' |
Установка этого флажка:
Разрешает настраиваемые сопоставления задач и блоков. Имя узла изменится на «Задачи и сопоставление», а значок изменится.
Отключает флажок Автоматически обрабатывать переход скорости для передачи данных на панели Передача данных.
Снятие этого флажка
Заставляет программное обеспечение игнорировать сопоставления задач и блоков. Имя узла изменяется на (Пропущенные) Задачи и Сопоставление.
Включает флажок Автоматически обрабатывать переход скорости для передачи данных на панели Передача данных.
