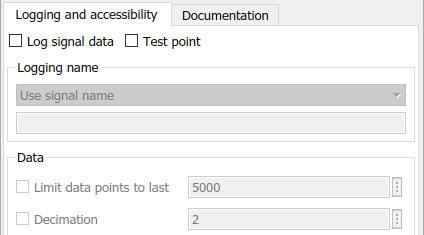

Выберите вкладку Logging and accessibility (Ведение журнала и специальные возможности) в диалоговом окне Signal Properties (Свойства сигнала), чтобы отобразить элементы управления, позволяющие задать параметры ведения журнала и специальных возможностей для этого сигнала.
Выберите этот параметр, чтобы программа Simulink ® сохранила значения этого сигнала в рабочем пространстве MATLAB ® во время моделирования. Для получения дополнительной информации см. раздел Экспорт данных сигналов с использованием регистрации сигналов.
Для установки этой опции программным способом используйте параметр port DataLogging. См. Программный интерфейс.
Выберите эту опцию, чтобы обозначить этот сигнал как контрольную точку. Чтобы задать это свойство программным способом, используйте параметр port TestPoint. Для получения дополнительной информации см. Конфигурирование сигналов в качестве контрольных точек.
Эта пара элементов управления, состоящая из списка и поля редактирования, определяет имя, связанное с записанными в журнал данными сигнала.
Программное обеспечение Simulink по умолчанию использует имя сигнала в качестве имени регистрации. Чтобы указать имя пользовательского журнала, выберите Custom из списка и введите пользовательское имя в соседнее поле редактирования.
Для установки этих свойств программным способом используйте параметры порта DataLoggingNameMode и DataLoggingName. См. Программно указанное имя регистрации для конкретного сигнала.
Эта группа элементов управления позволяет ограничить объем данных, регистрируемых программным обеспечением Simulink для этого сигнала.
Возможны следующие варианты.
Отменить все, кроме последнего N точки данных, где N - номер, введенный в соседнее поле редактирования.
Для установки этих свойств программным способом используйте параметры порта DataLoggingLimitDataPoints и DataLoggingMaxPoints. Сведения о программном задании свойств сигнала с помощью параметров порта см. в разделе Свойства сигнала.
При указании предела количества точек данных данные сигнала появляются в инспекторе данных моделирования и в блоках области панели мониторинга, когда моделирование приостанавливается или завершается, причем только последний N отображаются точки данных. Другие блоки панели управления визуализации отключены, на блоке отображается предупреждающее сообщение.
Регистрировать каждый Nth точка данных, где N - номер, введенный в соседнее поле редактирования. Например, предположим, что модель использует решатель с фиксированным шагом с размером шага 0.1 s. при выборе этой опции и принятии значения прореживания по умолчанию (2), программное обеспечение Simulink время от времени записывает точки данных для этого сигнала 0.0, 0.2, 0.4и т.д.
Для установки этих свойств программным способом используйте параметры порта DataLoggingDecimateData и DataLoggingDecimation. Сведения о программном задании свойств сигнала с помощью параметров порта см. в разделе Свойства сигнала.
Указанное значение прореживания применяется к данным, отправленным в инспектор данных моделирования, и к блокам панели мониторинга в модели.
