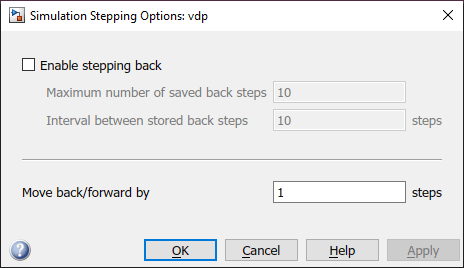

Диалоговое окно Параметры степпинга моделирования (Simulation Stepping Options) используется для настройки времени и способа выполнения моделирования вручную.
Эта панель появляется при выборе «Шаг назад» > «Настройка степпинга моделирования» на вкладке «Моделирование».
Моделирование > Шаг назад >.
Установка времени, в которое необходимо приостановить моделирование
Чтобы перейти к моделированию, выберите Включить возврат и укажите общее количество и частоту снимков.
Укажите приращение шагов, на которое выполняется моделирование вперед или назад.
Чтобы приостановить моделирование в определенное время, установите флажок Приостановить моделирование по достижении времени и введите время паузы.
Для запуска диалогового окна «Параметры степпинга моделирования» на панели инструментов Simulink ® нажмите
.
Значение можно изменить во время выполнения или приостановки моделирования.
Включить возврат назад.
По умолчанию: Откл.
На Включить возврат назад.
ПрочьОтключить возврат назад.
Пошаговое моделирование (вперед и назад) доступно только для режимов Обычный (Normal) и Акселератор (Accelerator).
Этот параметр включает Максимальное количество сохраненных шагов возврата и Интервал между сохраненными параметрами шагов возврата.
Введите максимальное количество снимков файловой системы, которые может захватить программное обеспечение. Снимок в определенное время моделирования фиксирует всю информацию, необходимую для продолжения моделирования с этого момента.
По умолчанию: 10
Минимум: 0
Enable stepping back включает этот параметр и параметр Interval между сохраненными шагами back.
Введите количество основных временных шагов между снимками моделирования.
По умолчанию: 10
Минимум: 1
Количество шагов, пропускаемых между снимками файловой системы. Этот параметр позволяет сохранять снимки состояния моделирования для шага назад с периодическими интервалами, например, каждые три шага вперед. Этот интервал не зависит от количества шагов, выполняемых в прямом или обратном направлении. Поскольку создание снимков моделирования влияет на скорость моделирования, сохранение снимков реже может повысить скорость моделирования.
Enable stepping back включает этот параметр и параметр Maximum of saved back steps.
Введите количество основных временных шагов для одного вызова, чтобы сделать шаг вперед или назад.
По умолчанию: 1
Минимум: 1
Максимальное количество шагов или снимков файловой системы для записи при моделировании вперед. Чем больше число, тем больше памяти занимает моделирование и тем больше времени занимает его выполнение.
