Выберите действие диагностики, которое необходимо выполнить, если в действительном пути выполнения отсутствуют конструкции диаграммы. Эти конструкции могут привести к недостижимым путям выполнения:
Висячие переходы, не связанные с объектом назначения.

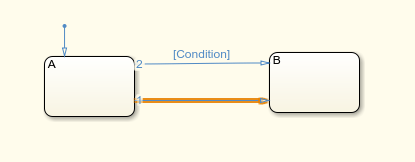

Затенение перехода, вызванное безусловным переходом, исходящим из источника, который препятствует выполнению других переходов из того же источника.

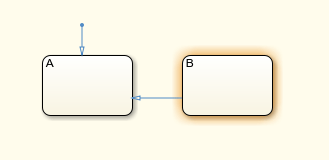

Состояния или соединения, не соединенные в качестве места назначения из допустимого перехода.

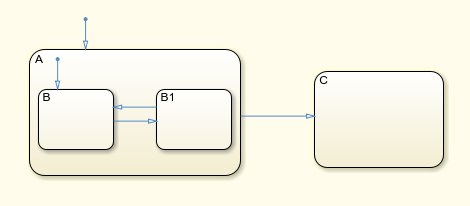

Безусловные пути из состояний. На этой диаграмме, первоначально состояние A и состояние B активны. Затем диаграмма принимает безусловный переход в состояние C, и состояние C становится активным. Переход к состоянию B1 не выполняется и состояние B1 недостижим.
Категория: Диагностика
По умолчанию: warning
noneПредупреждение или ошибка отсутствуют.
warningПоявится предупреждение.
errorПоявится сообщение об ошибке, которое остановит моделирование.
Параметр: SFUnreachableExecutionPathDiag |
Значение: 'none' | 'warning' | 'error' |
По умолчанию: 'warning' |
| Приложение | Настройка |
|---|---|
| Отладка | warning |
| Отслеживаемость | Никакого воздействия |
| Эффективность | Без воздействия (для моделирования)none (для создания производственного кода) |
| Меры безопасности | error |
