hisl_0032: Имена объектов модели

Идентификатор: Заголовок	hisl_0032: Имена объектов модели
Описание	Для следующих имен объектов модели: Сигналы Параметры Блоки Именованные объекты Stateflow ® (состояния, поля, функции ^Simulink ®, графические функции, таблицы истинности) Использовать: Эти символы: `a-z`, `A-Z`, `0-9`и подчеркивание `(_)`. Строки длиной менее 32 символов. Не следует: Начните имя с цифры. Используйте подчеркивания в начале или конце строки. Используйте несколько последовательных подчеркиваний. Использовать зарезервированные идентификаторы.
Примечания	Зарезервированные имена: Ключевые слова MATLAB ® Зарезервированные ключевые слова для C, C++ и генерации кода. Полный список см. в разделе Зарезервированные ключевые слова (Simulink Coder). `int8` , `uint8` `int16`, `uint16` `int32`, `uint32` `inf`, `Inf` `NaN`, `nan` `eps` `intmin`, `intmax` `realmin`, `realmax` `pi` `infinity` `Nil`
Объяснение	Удобочитаемость Ограничения компилятора Прослеживаемость кода от модели к модели
Проверки помощника по модели	Проверка имен объектов модели (Simulink Check)
См. также	Руководящие принципы MAB: jc_0201: Используемые символы для имен подсистем M jc_0211: Используемые символы для блоков Inport и Outport jc_0231: Используемые символы для имен блоков na_0019: Ограниченные имена переменных
Ссылки	MISRA C:2012, Правило 21.2 ISO 26262-6, Таблица 1 (1h) «Использование условных обозначений» DO-331, Раздел MB.6.3.2.e - «Низкоуровневые требования соответствуют стандартам» DO-331, MB.6.3.3.e «Архитектура программного обеспечения соответствует стандартам»
Последнее изменение	R2018b
Пример	Рекомендуется Имя блока: `My_Controller` Имя сигнала: `a_b` Не рекомендуется Имя блока: `My Controller` Имя сигнала: `12a__b`

hisl_0061: Уникальные идентификаторы для ясности

Идентификатор: Заголовок	hisl_0061: Уникальные идентификаторы для ясности
Описание	При разработке модели:
	A	Используйте уникальные идентификаторы для сигналов Simulink.
	B	Определение уникальных идентификаторов для нескольких областей диаграммы.
Примечания	Генератор кода разрешает конфликты между идентификаторами, так что символы в сгенерированном коде являются уникальными. Процесс называется манипулированием именами.
Объяснение	A, B	Улучшение читаемости графической модели и сопоставления между идентификаторами в модели и сгенерированным кодом.
Проверка помощника по модели	Проверка диаграмм Stateflow для однозначно определенных объектов данных (Simulink Check)
Ссылки	DO-331, раздел MB.6.3.2.b «Требования низкого уровня являются точными и последовательными» IEC 61508-3, таблица A.3 (2) «Сильно типизированный язык программирования» МЭК 61508-3, Таблица A.3 (3) - Поднабор языка МЭК 61508-3, Таблица A.4 (5) - Стандарты проектирования и кодирования МЭК 62304, 5.5.3 - Критерии приемки установки программного обеспечения ISO 26262-6, Таблица 1 (1b) - «Использование языковых поднаборов» ISO 26262-6, таблица 1 (1с) «Применение строгой типизации» ISO 26262-6, таблица 1 (1d) - «Использование защитных технологий реализации» ISO 26262-6, Таблица 1 (1e) - «Использование надежных принципов проектирования» ISO 26262-6, Таблица 1 (1f) - «Использование однозначного графического представления» ISO 26262-6, таблица 1 (1g) - «Использование руководств по стилю» ISO 26262-6, таблица 1 (1h) - «Использование правил именования» EN 50128, таблица A.3 (1) - Оборонительное программирование EN 50128, Таблица A.4 (8) «Сильно типизированный язык программирования» EN 50128, таблица A.4 (11) - «Поднабор языка» EN 50128, Таблица A.12 (1) «Стандарт кодирования» EN 50128, Таблица A.12 (2) «Руководство по стилю кодирования»
См. также	Внешний вид кода (кодер Simulink)
Последнее изменение	R2017b

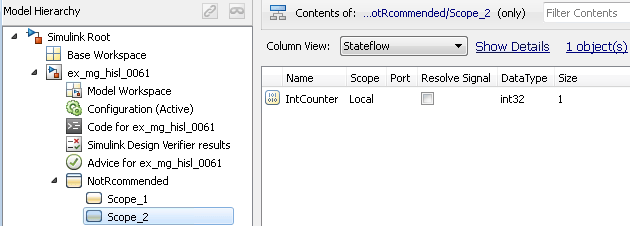

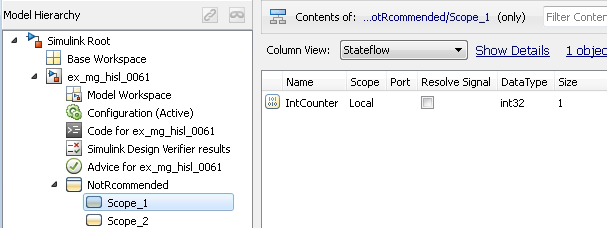

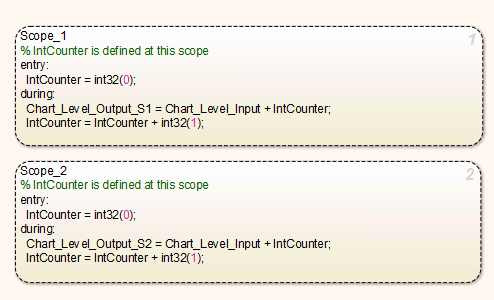

Примеры	Не рекомендуется В следующем примере два состояния `Scope_1` и `Scope_2` использовать локальный идентификатор `IntCounter`. Идентификатор `IntCounter` определяется для двух состояний, `Scope_1` и `Scope_2`.

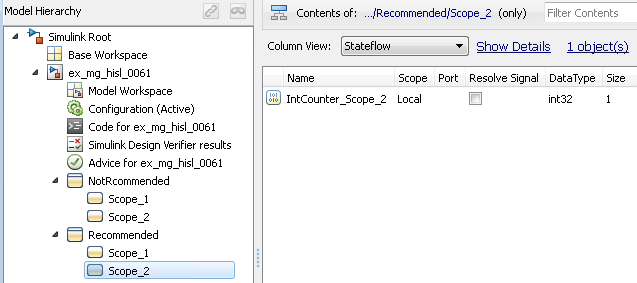

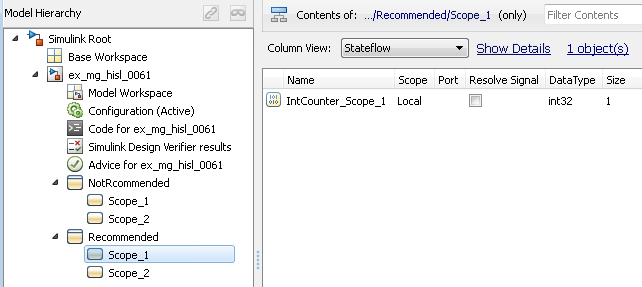

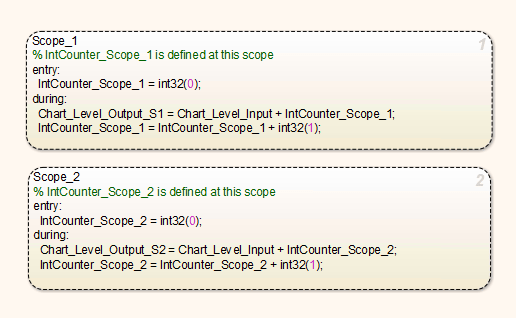

Примеры	Рекомендуется Чтобы уточнить модель, создайте уникальные идентификаторы. В следующем примере состояние `Scope_1` использует локальный идентификатор `IntCounter_Scope_1`. Государство `Scope_2` использует локальный идентификатор `IntCounter_Scope_2`. Идентификатор `IntCounter_Scope_1` определен для состояния `Scope_1`. Идентификатор `IntCounter_Scope_2` определен для `Scope_2`.

hisl_0062: Глобальные переменные в графических функциях

Идентификатор: Заголовок	hisl_0062: Глобальные переменные в графических функциях
Описание	Для данных с глобальной областью действия, используемых в функции, не используйте данные в вызывающем выражении, если данным в этой функции назначено значение.
Объяснение	Улучшение читаемости модели путем удаления неоднозначности в значениях глобальных переменных.
Проверки помощника по модели	Проверка глобальных переменных в графических функциях (Simulink Check)
Ссылки	МЭК 61508-3, Таблица A.3 (3) «Поднабор языка» МЭК 61508-3, Таблица A.4 (4) «Модульный подход» МЭК 61508-3, A.4 (5) «Стандарты проектирования и кодирования» МЭК 62304, 5.5.3 - Критерии приемки установки программного обеспечения ISO 26262-6, Таблица 1 (1b) «Использование языковых поднаборов» ISO 26262-6, Таблица 1 (1f) «Использование однозначного графического представления» ISO 26262-6, Таблица 1 (1h) «Использование условных обозначений» EN 50128, Таблица A.4 (11) «Поднабор языка» EN 50128, Таблица A.12 (1) «Стандарт кодирования» EN 50128, Таблица A.12 (2) «Руководство по стилю кодирования» DO-331, Раздел MB.6.3.2.g «Алгоритмы точны» MISRA C:2012, правило 13.2 MISRA C:2012, правило 13.5
Последнее изменение	R2018b

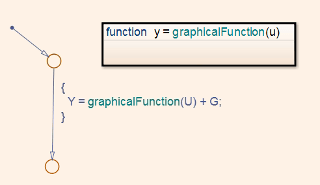

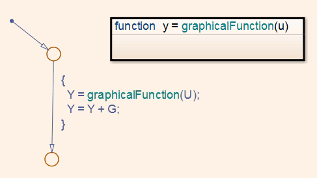

Примеры	Рассмотрим графическую функцию `graphicalFunction` который изменяет глобальные данные `G`. Рекомендуется Не рекомендуется
