NA-MAAB - a, b
JMAAB - a, b, c
Все
Блок ввода должен располагаться в левой части схемы, но может быть перемещен для предотвращения пересечения сигналов.
Неприменимо

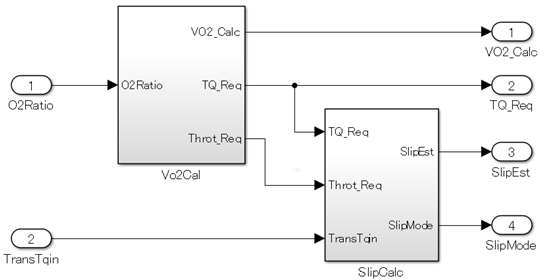

Блок ввода расположен в левой части схемы.

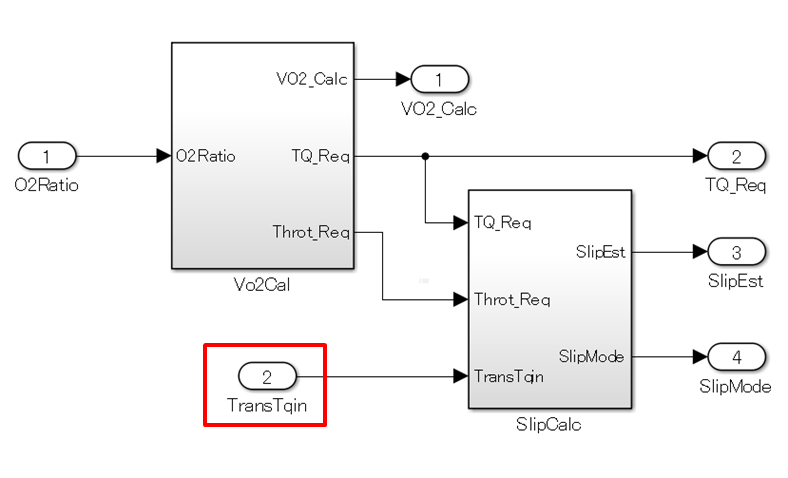

Блок ввода не расположен в левой части диаграммы.
Выходной блок должен располагаться в правой части схемы, но может быть перемещен для предотвращения пересечения сигналов.
Неприменимо

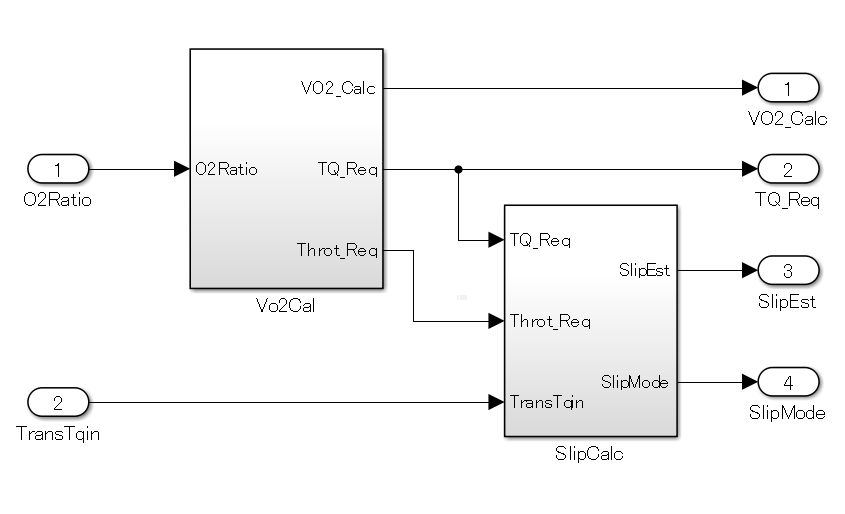

Выходной блок расположен в правой части схемы.

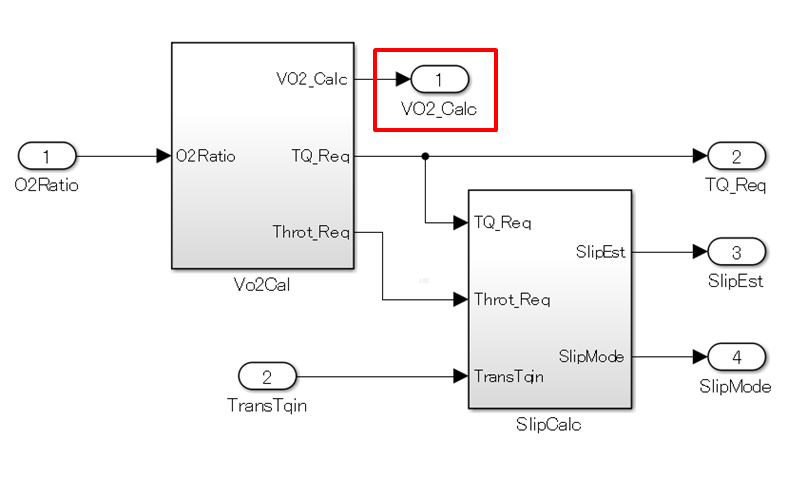

Выходной блок не расположен в правой части схемы.
Дублирование блоков ввода запрещается.
Неприменимо

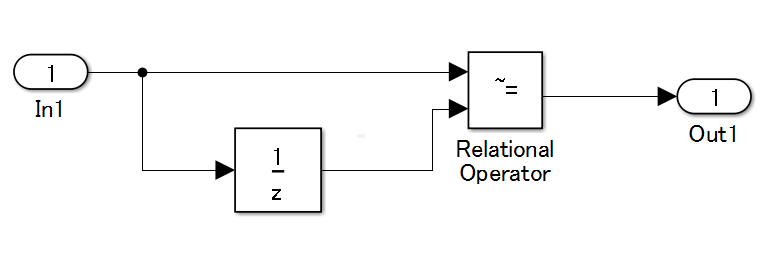

Используется один блок ввода.

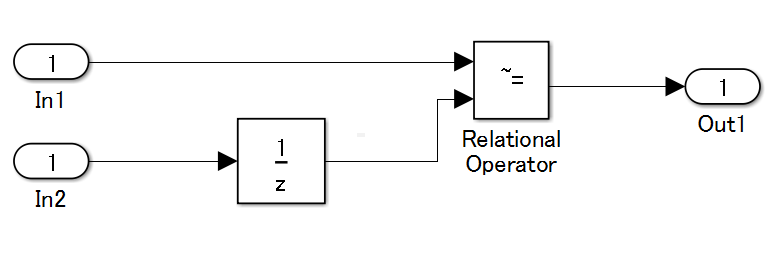

Блоки ввода дублируются.
Субидентификаторы a, b, c:
Определенные правила операций улучшают удобочитаемость.
Проверка модуля Model Advisor: Проверка положения блоков ввода и вывода (Simulink Check)
R2020a
Руководство JMAAB db_0042, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
