NA-MAAB - a
JMAAB - a
Все
Если для блока «Диаграмма» или «Состояние» задано значение «Декомпозиция» OR (Exclusive), в иерархии должно быть по меньшей мере два состояния.
Неприменимо

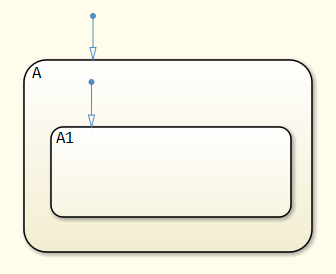

Иерархия содержит только одно состояние, если для параметра «Декомпозиция» задано значение OR (Exclusive)
Субидентификатор a:
Избыточные описания ухудшают читаемость.
Созданный код включает ненужные переменные состояния.
Проверка помощника по модели: проверка состояния в конечных автоматах (Simulink Check)
R2020a
Руководство JMAAB db_0137, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
Штаты (Stateflow)
Декомпозиция состояния (State flow)
