db_0141: Поток сигналов в моделях Simulink

Рекомендации по субидентификатору

  • NA-MAAB - Нет рекомендаций

  • JMAAB - a, b, c

Версии MATLAB

Все

Правило

Sub ID a

Сигналы должны поступать слева направо.

Исключение

Контуры обратной связи могут протекать справа налево.

Пользовательский параметр

Неприменимо

Пример - Правильно

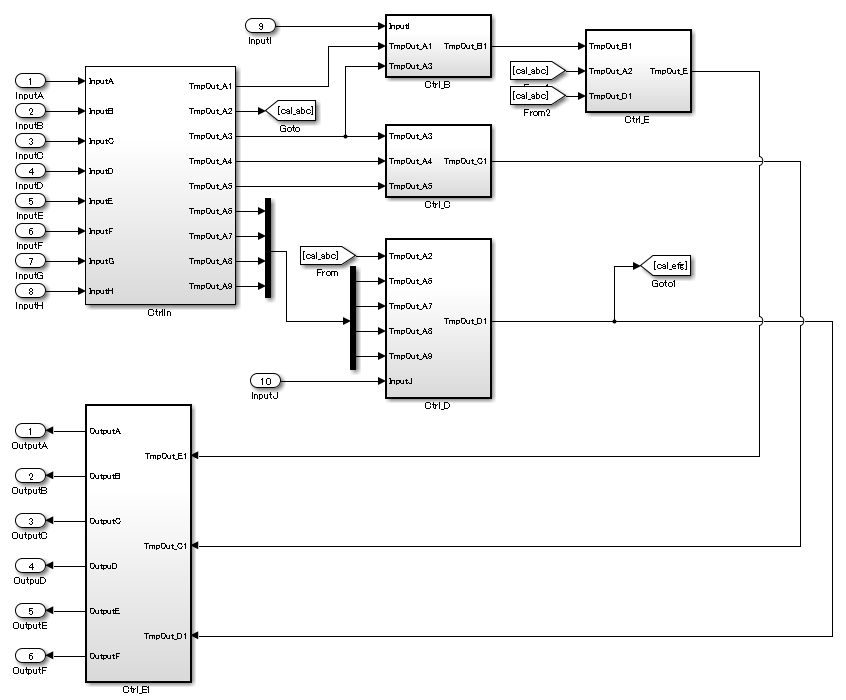

Пример - неверный

Субидентификатор b

Параллельные блоки или подсистемы должны располагаться сверху вниз.

Пользовательский параметр

Неприменимо

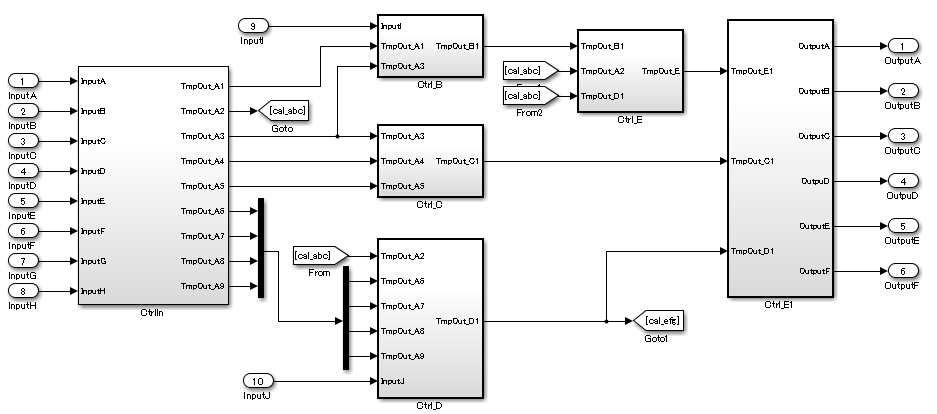

Пример - Правильно

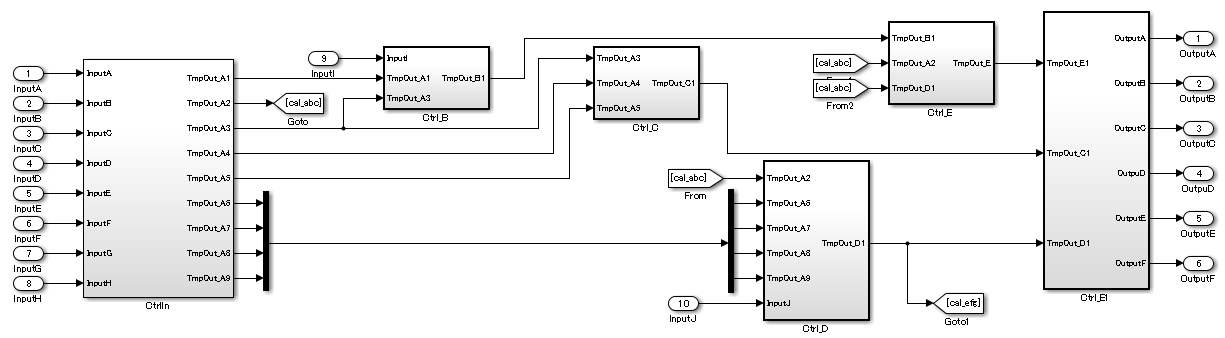

Пример - неверный

Субидентификатор c

Сигнальные линии не должны изгибаться несколько раз без необходимости.

Пользовательский параметр

Неприменимо

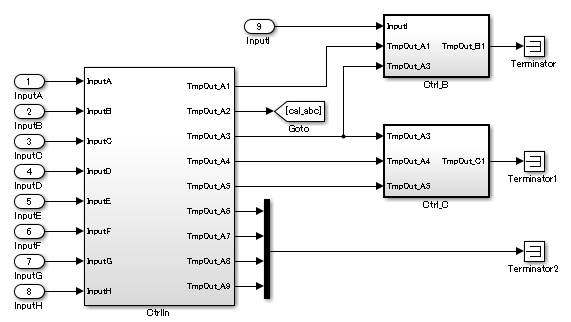

Пример - Правильно

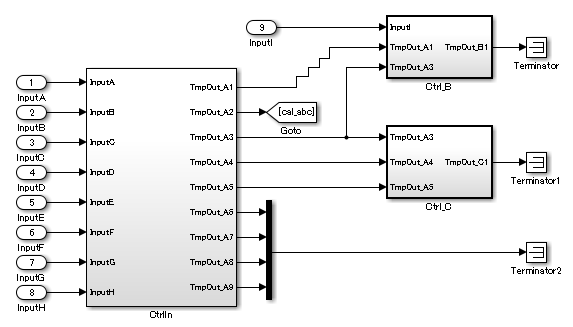

Пример - неверный

Объяснение

Субидентификаторы a, b, c:

  • Отклонение от правил может ухудшить читаемость.

Последнее изменение

R2020a

Представлен в R2020a
