NA-MAAB - a, b
JMAAB - a, b
Все
Блоки на схеме Simulink ® группируются в подсистемы на основе функционального разложения алгоритма или его части, представленной на диаграмме. Блоки также могут быть сгруппированы на основе вариантов поведения или времени .
Избегайте группирования блоков в подсистемы в первую очередь для экономии места на схеме. Каждая подсистема на схеме должна представлять собой единицу функциональности, необходимую для достижения цели модели или подмодели.
При реализации подсистемы для облегчения проблем читаемости используйте виртуальную подсистему.
Неприменимо

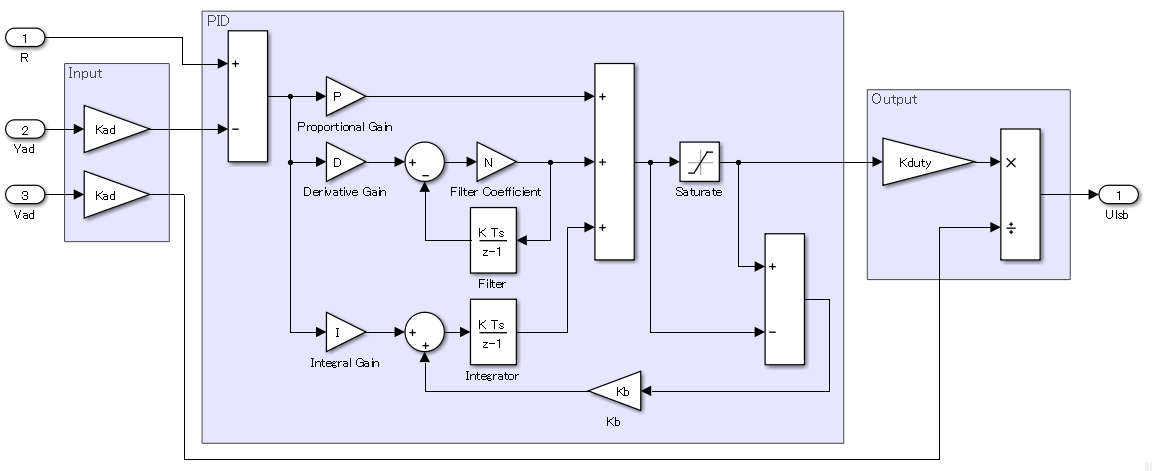

Подсистемы разделены на функциональные блоки.

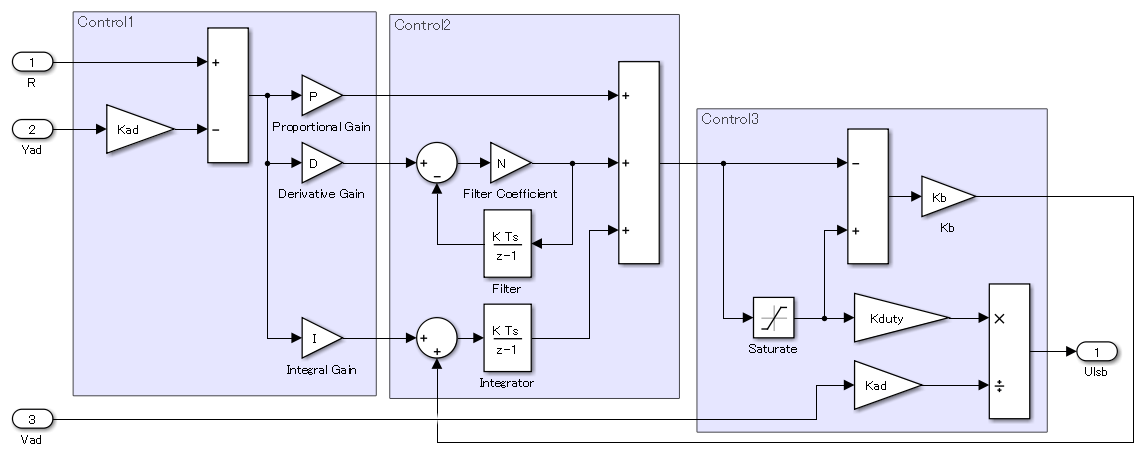

Подсистемы не разделены по функциональным блокам.
Виртуальная подсистема должна использоваться в тех случаях, когда не требуется учитывать порядок обработки и формирование кода.
Неприменимо
Субидентификатор a:
Избегайте группирования блоков в подсистемы в первую очередь для экономии места на схеме.
Использование подсистемы может быть затруднено.
Субидентификатор b:
Поскольку атомарные подсистемы считаются единым процессом, влияющим на порядок обработки и оптимизацию кода, они могут быть неверно интерпретированы при использовании, отличном от предполагаемого.
Соблюдение этого руководства по моделированию невозможно проверить с помощью проверки Model Advisor.
R2020a
Руководство JMAAB db_0144, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
