jc_0081: Отображение значка блока ввода и вывода

Версии MATLAB

Все

Правило

Sub ID a

Для блоков Inport и Outport параметр Icon Display должен иметь значение Port number.

Пользовательский параметр

Неприменимо

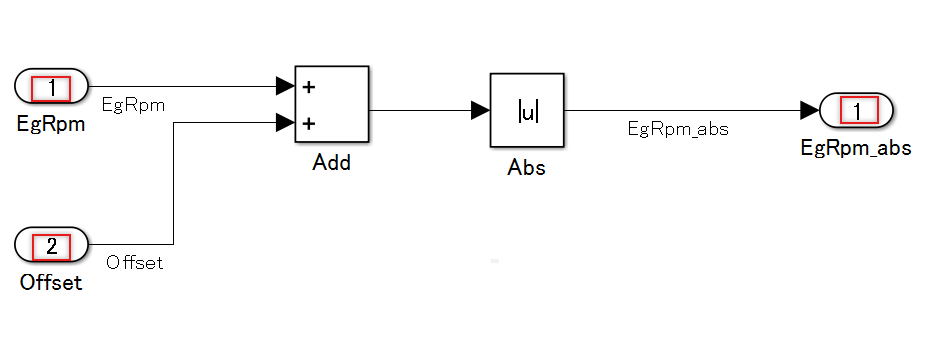

Пример - Правильно

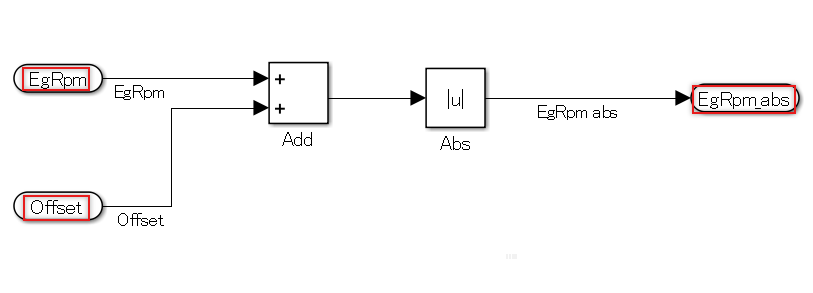

Пример - неверный

Объяснение

Субидентификатор a:

Улучшает читаемость, отображая номер порта блоков Inport и Outport.
Позволяет легко идентифицировать номера портов в подсистеме.
Предотвращает неправильное подключение к иерархизированным подсистемам, отображая имена блоков и делая имена сигнальных линий для блоков Inport и Outport такими же, как имена блоков.

Проверка

Проверка модуля Model Advisor: Проверка отображения блоков портов (Simulink Check)

Последнее изменение

R2020a

См. также

Руководство JMAAB jc_0081, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
Задать значения параметров блока
Основные сведения о сигналах
Узнайте о возможностях шины Simulink

Представлен в R2020a
