jc_0110: Направление блока

Версии MATLAB

Все

Правило

Sub ID a

Блоки должны располагаться так, чтобы выход был справа.

Исключение

Когда задержка используется в контуре обратной связи, выходной сигнал может быть слева.

Пользовательский параметр

Неприменимо

Пример - Правильно

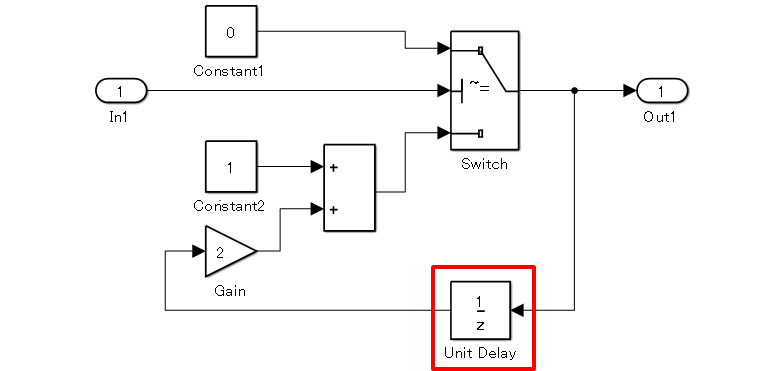

Модель расположена так, что выходной сигнал находится справа. Выходной сигнал блока задержки находится слева.

Пример - неверный

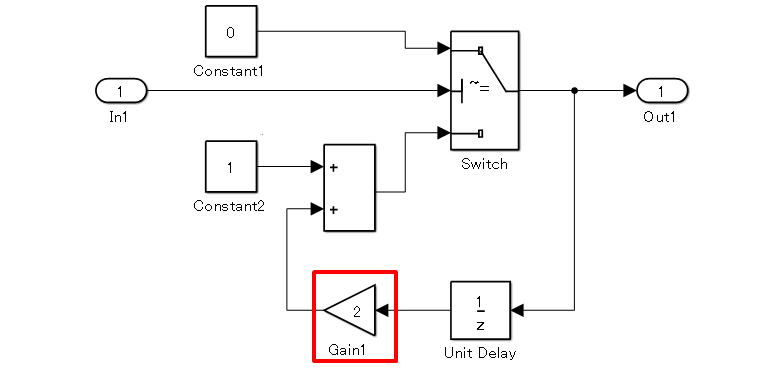

Блок расположен таким образом, что выход находится слева.

Объяснение

Субидентификатор a:

Поток сигнала может быть трудно понять, если направление сигналов не согласовано.

Проверка

Проверка модели: Проверка ориентации блока (Simulink Check)

Последнее изменение

R2020a

См. также

Руководство JMAAB jc_0110, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.

Представлен в R2020a
