Форма значка блока сложения и вычитания Sum должна быть rectangular.
При использовании в цикле обратной связи форма значка может быть round.
Неприменимо
Форма значка блока сложения и вычитания Sum должна быть rectangular.
Второй вход в блок сложения и вычитания Sum представляет собой цикл обратной связи, поэтому форма значка равна round.
Это не цикл обратной связи, но форма значка блока add и subtracureSum равна round.
+ используется для первого ввода в блок суммирования и вычитания.
Для контура обратной связи первый вход может быть установлен с помощью - отметка.
Неприменимо
+ используется для первого ввода в блок суммирования и вычитания.

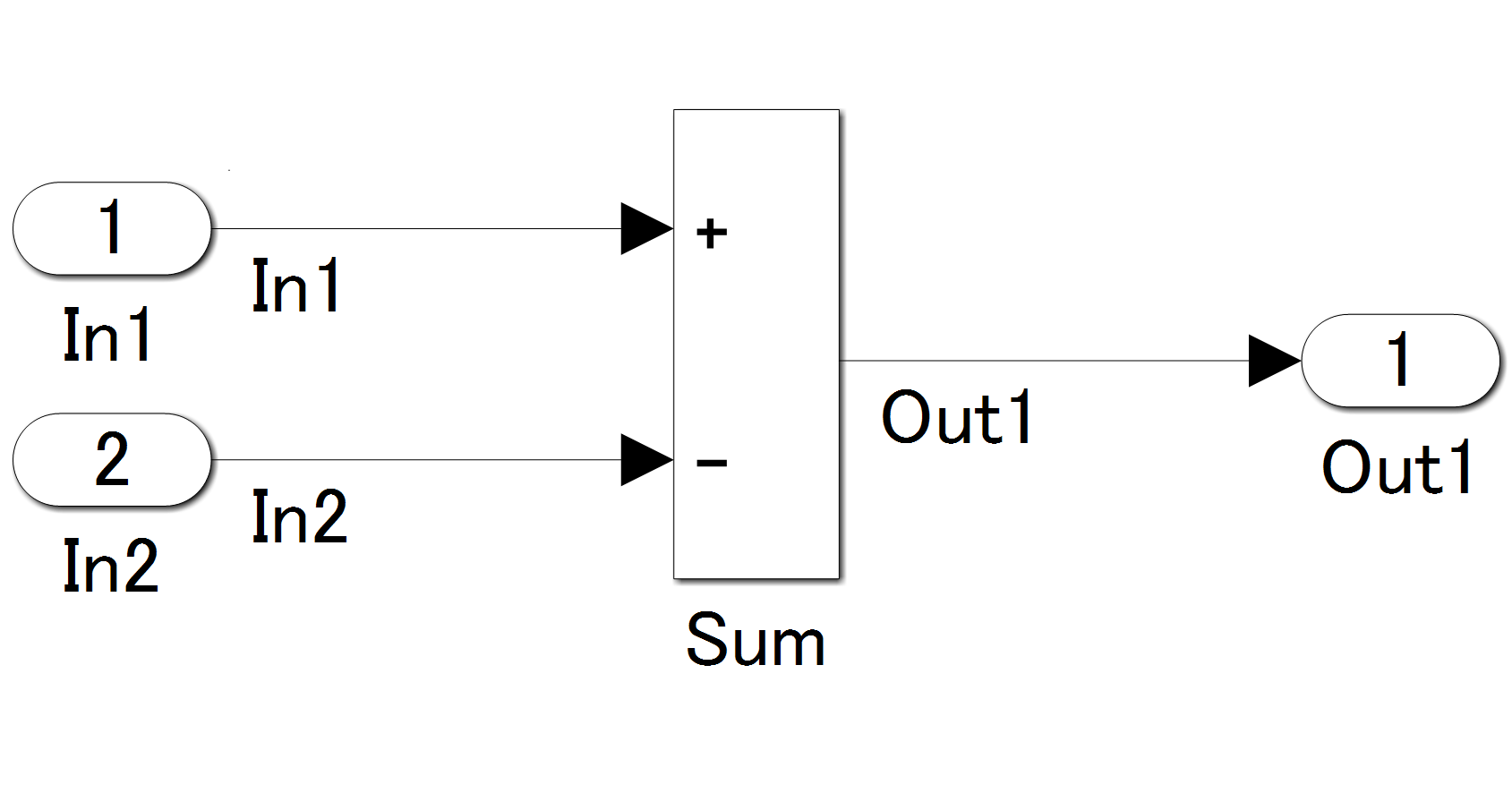

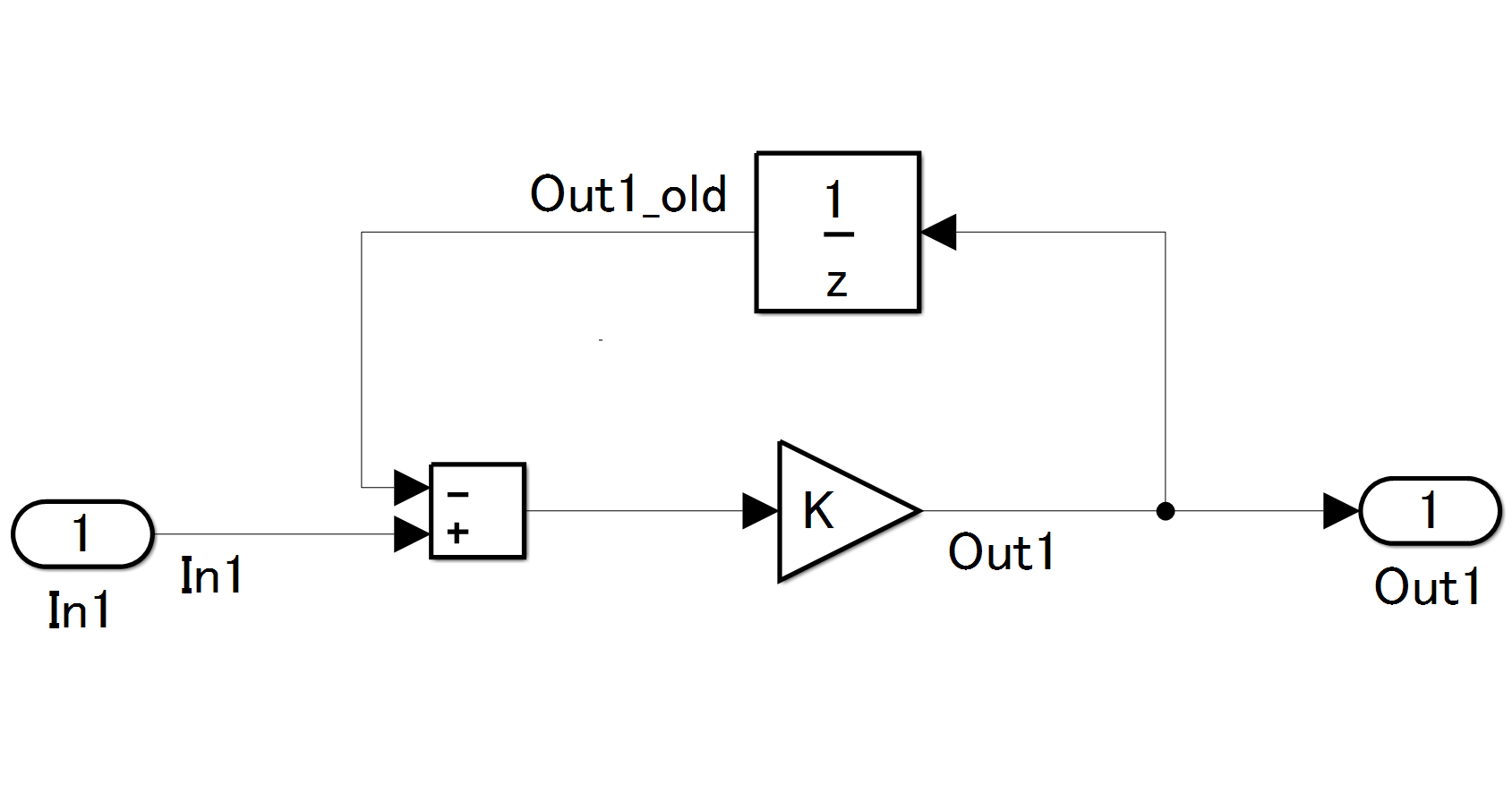

Второй вход в блок сложения и вычитания Sum является контуром обратной связи, поэтому - используется метка
Знаком для первого ввода в блок сложения и вычитания Sum является - отметка.
Субидентификатор a:
Соблюдение руководства улучшает читаемость модели.
Субидентификатор b:

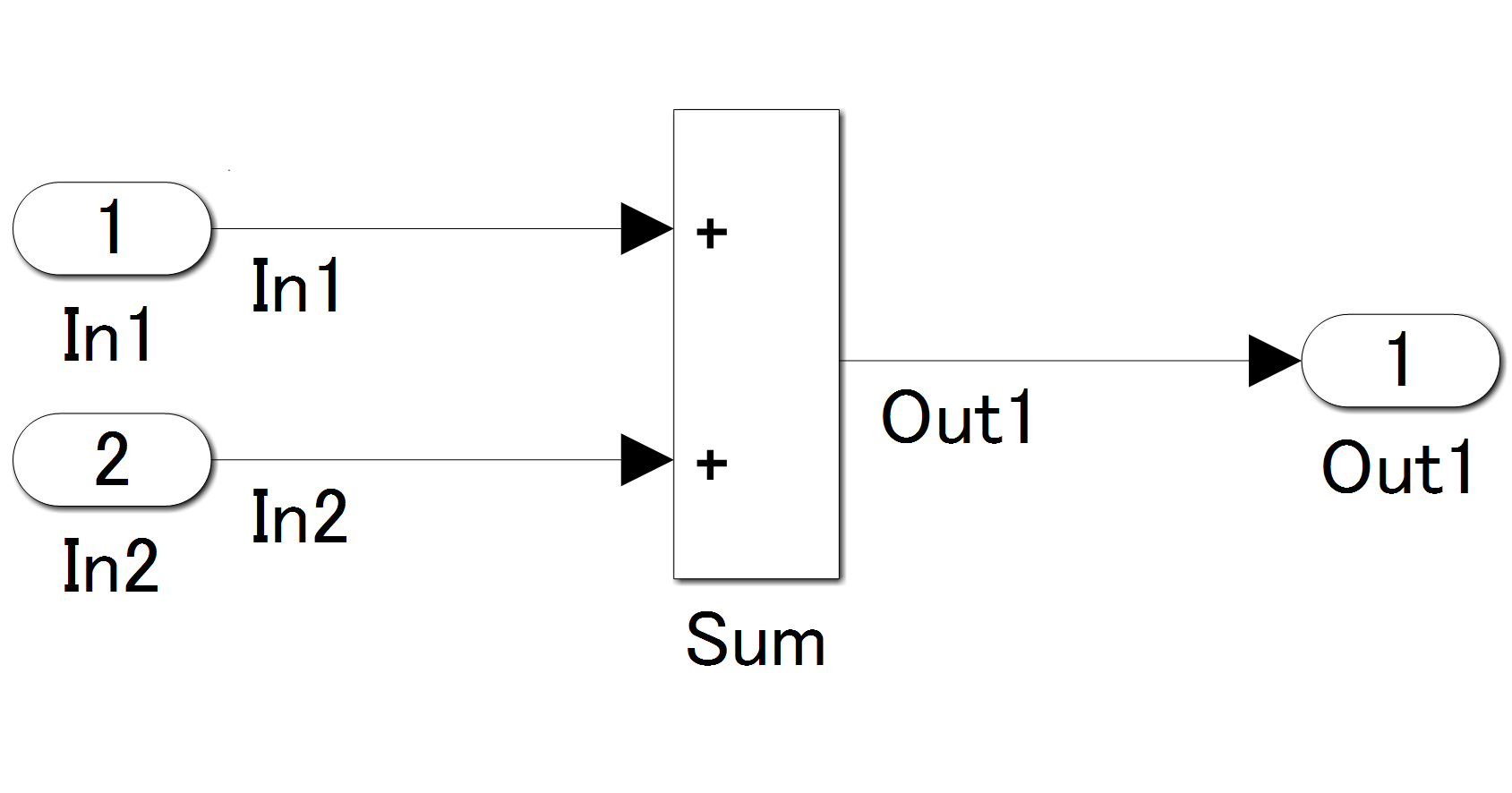

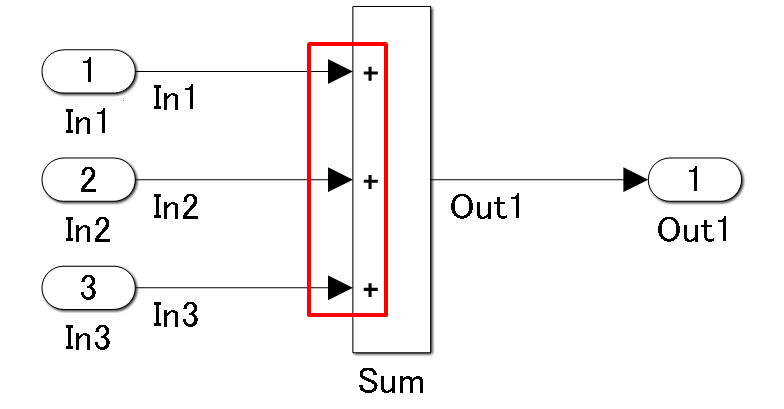

Удобочитаемость спецификации управления улучшается, когда знак для первого ввода является непротиворечивым.
Субидентификатор c:
Порядок операций четко определен.
Проверка модуля Model Advisor: Проверка использования блоков Sum (Simulink Check)
R2020a
Руководство JMAAB jc_0121, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
