jc_0281: Имена триггерных сигналов

Рекомендации по субидентификатору

  • NA-MAAB - Нет рекомендаций

  • JMAAB - a1/a2/a3/a4, b1/b2/b3/b4

Версии MATLAB

Все

Правило

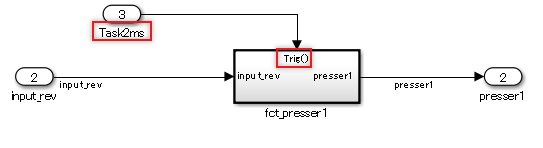

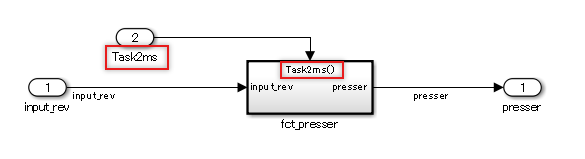

Субидентификатор a1

Имя блока условного ввода в пункте назначения должно включать имя блока в начале сигнала запуска

Пользовательский параметр

Неприменимо

Пример - Правильно

Пример - неверный

Субидентификатор a2

Имя условной подсистемы в пункте назначения должно включать имя блока в начале сигнала запуска.

Пользовательский параметр

Неприменимо

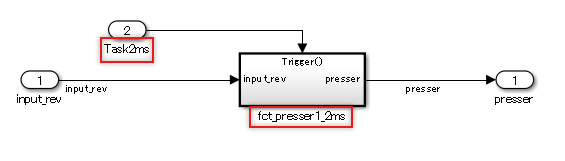

Пример - Правильно

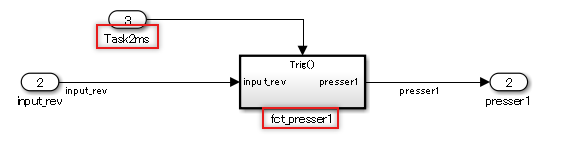

Пример - неверный

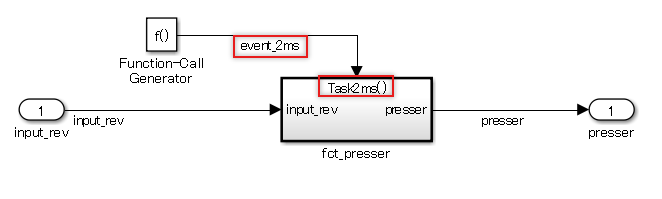

Субидентификатор a3

Имя блока условного ввода в пункте назначения должно включать имя триггерного сигнала.

Пользовательский параметр

Неприменимо

Пример - Правильно

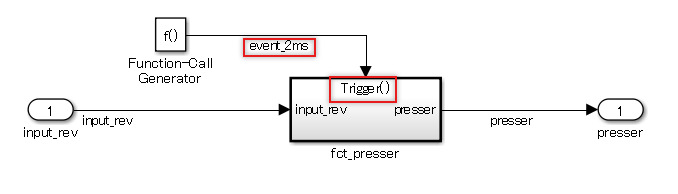

Пример - неверный

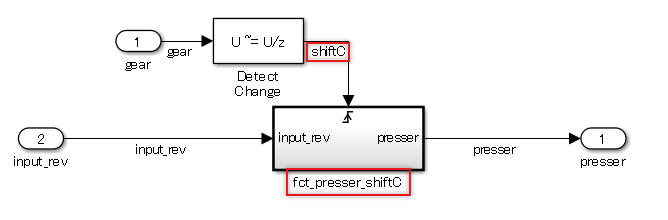

Субидентификатор a4

Имя условной подсистемы в пункте назначения должно включать имя триггерного сигнала.

Пользовательский параметр

Неприменимо

Пример - Правильно

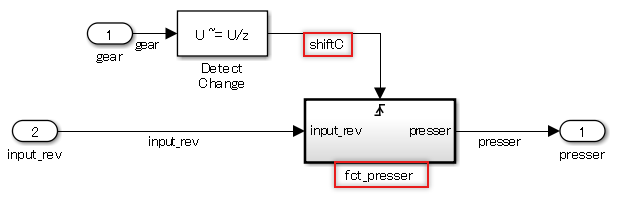

Пример - неверный

Субидентификатор b1

Имя события блока Stateflow ® в пункте назначения должно включать имя блока в начале сигнала запуска.

Пользовательский параметр

Неприменимо

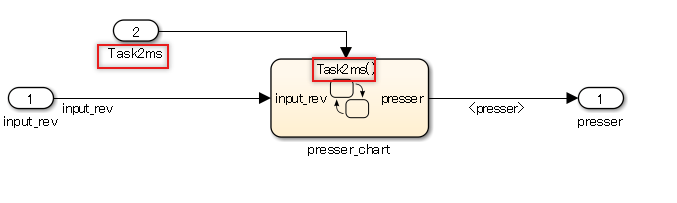

Пример - Правильно

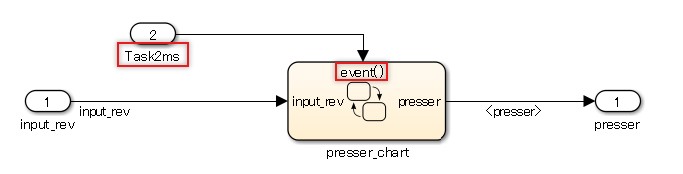

Пример - неверный

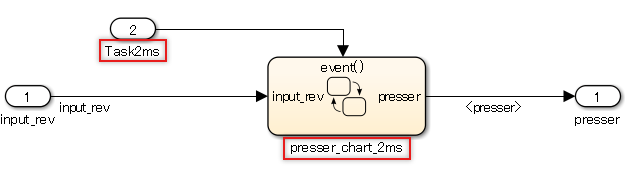

Субидентификатор b2

Имя диаграммы Stateflow (Stateflow) в месте назначения должно включать имя блока в начале сигнала запуска.

Пользовательский параметр

Неприменимо

Пример - Правильно

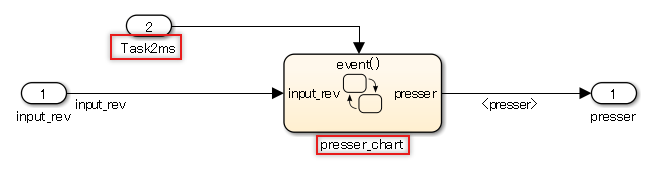

Пример - неверный

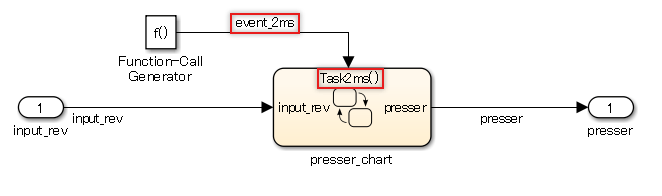

Субидентификатор b3

Имя события блока Stateflow в пункте назначения должно включать имя триггерного сигнала.

Пользовательский параметр

Неприменимо

Пример - Правильно

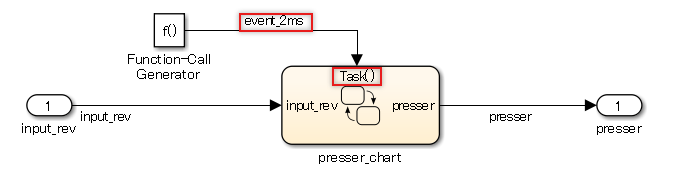

Пример - неверный

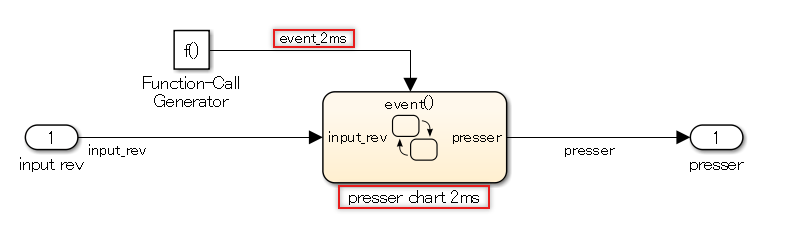

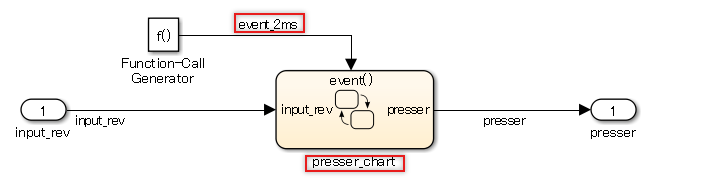

Субидентификатор b4

Имя триггерного сигнала и имя диаграммы Stateflow (Stateflow) в месте назначения должны содержать одно и то же имя. Имя блока диаграммы в пункте назначения должно включать имя триггерного сигнала.

Пользовательский параметр

Неприменимо

Пример - Правильно

Пример - неверный

Объяснение

Sub ID a1, a2, a3, a4, b1, b2, b3, b4:

  • Уменьшает количество ошибок подключения.

  • Повышает понимание взаимосвязи между источником сигнала запуска и местом назначения.

Проверка

Проверка модуля Model Advisor: Проверка имен триггерных сигналов (Simulink Check)

Последнее изменение

R2020a

Представлен в R2020a
