NA-MAAB - a
JMAAB - a
Все

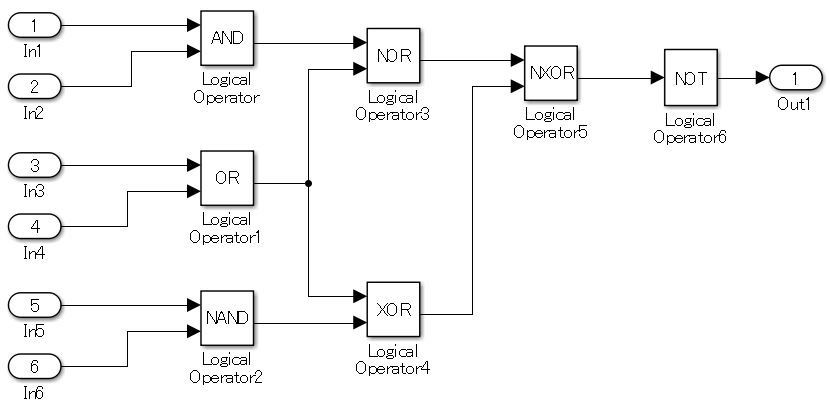

Форма значка для блока логического оператора должна быть установлена в rectangular.
Неприменимо
Субидентификатор a:

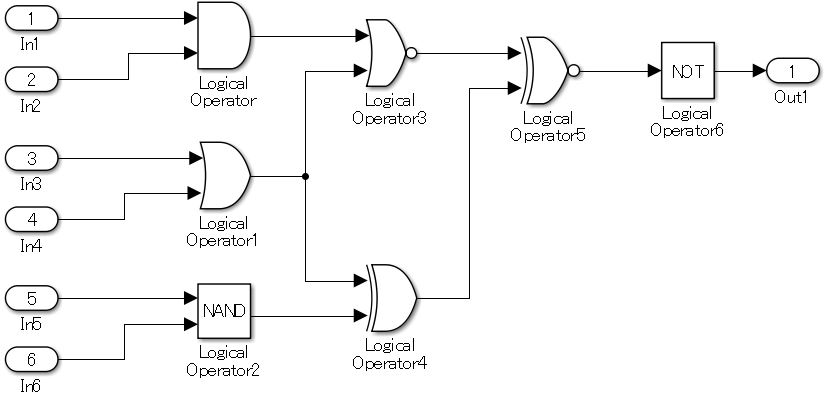

При описании той же функции использование согласованного выражения улучшает читаемость. Поскольку формы «характеристик» похожи, риск неправильного толкования больше, чем с rectangular фигуры.
Проверка модуля Model Advisor: Проверка формы значка логических блоков оператора (Simulink Check)
R2020a
Руководство JMAAB jc_0621, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
