NA-MAAB - a, c
JMAAB - a, b, c
Все
Параметр блока мультипортового коммутатора Количество портов передачи данных должно быть не менее двух.
Неприменимо
Вход в порт управления мультипортовым коммутатором должен быть целым числом без знака.
Неприменимо

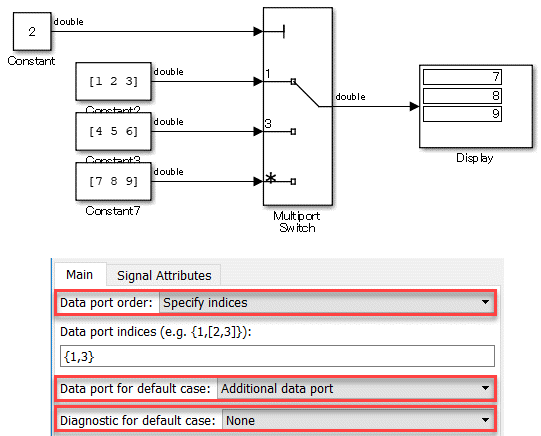

Если параметр блока мультипортового коммутатора Порядок портов данных установлен в Specify indicesэти параметры блока должны быть установлены следующим образом:
Установите порт данных для варианта по умолчанию в значение Additional data port.
Установить диагностику для случая по умолчанию в значение None.
Неприменимо
Субидентификатор a:
Непреднамеренный вывод может произойти, когда имеется только один порт данных, потому что блок изменяется, чтобы извлечь скаляры из векторов.
Субидентификатор b:
Управляющий порт - это входной диапазон, в котором ожидается целочисленное значение, равное нулю или больше. Когда к управляющему порту подключен сигнал со знаком или без целого числа, он может выглядеть как неправильное соединение.
Существует возможность непреднамеренного выбора портов данных при вводе отрицательных или не целых значений.
Субидентификатор c:

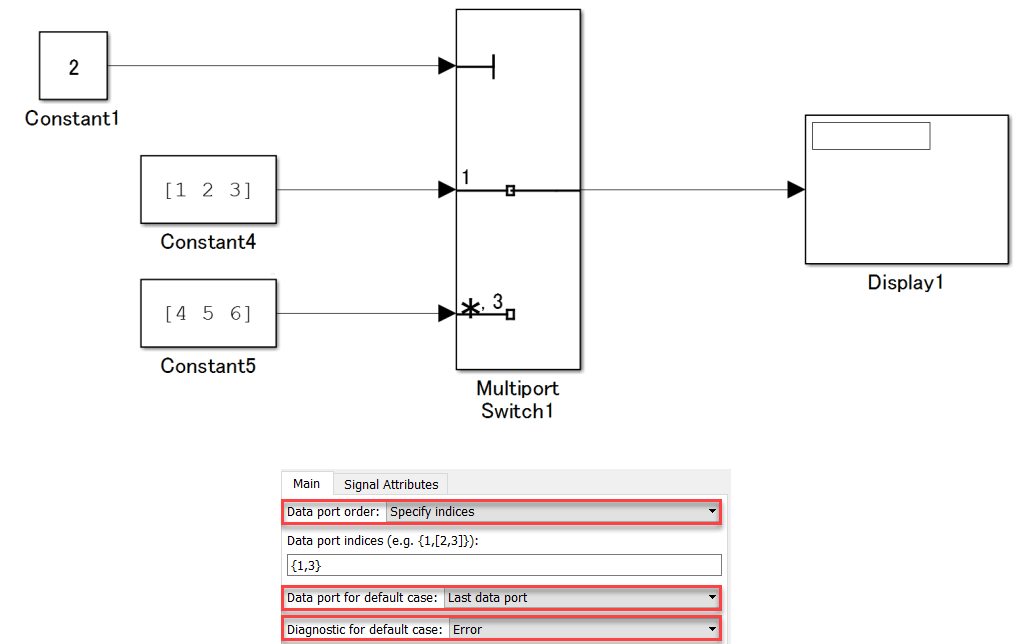

Если параметр блока Порядок портов данных установлен в значение Specify indices, значение, которое вводится в блок многопортового коммутатора, отличное от индекса, указанного для порта управления, обрабатывается так же, как последнее значение указанного индекса. В результате может быть выбран непреднамеренный порт данных.
Проверка модуля Model Advisor: Проверка настроек портов данных в блоках многопортовых коммутаторов (Simulink Check)
R2020a
Руководство JMAAB jc_0630, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
