jc_0659: Ограничения использования сигнальных линий, вводимых в блоки объединения

Рекомендации по субидентификатору

  • NA-MAAB - Нет рекомендаций

  • JMAAB - a

Версии MATLAB

Все

Правило

Sub ID a

Только выходные сигналы условной подсистемы должны быть введены в блоки объединения.

Пользовательский параметр

Неприменимо

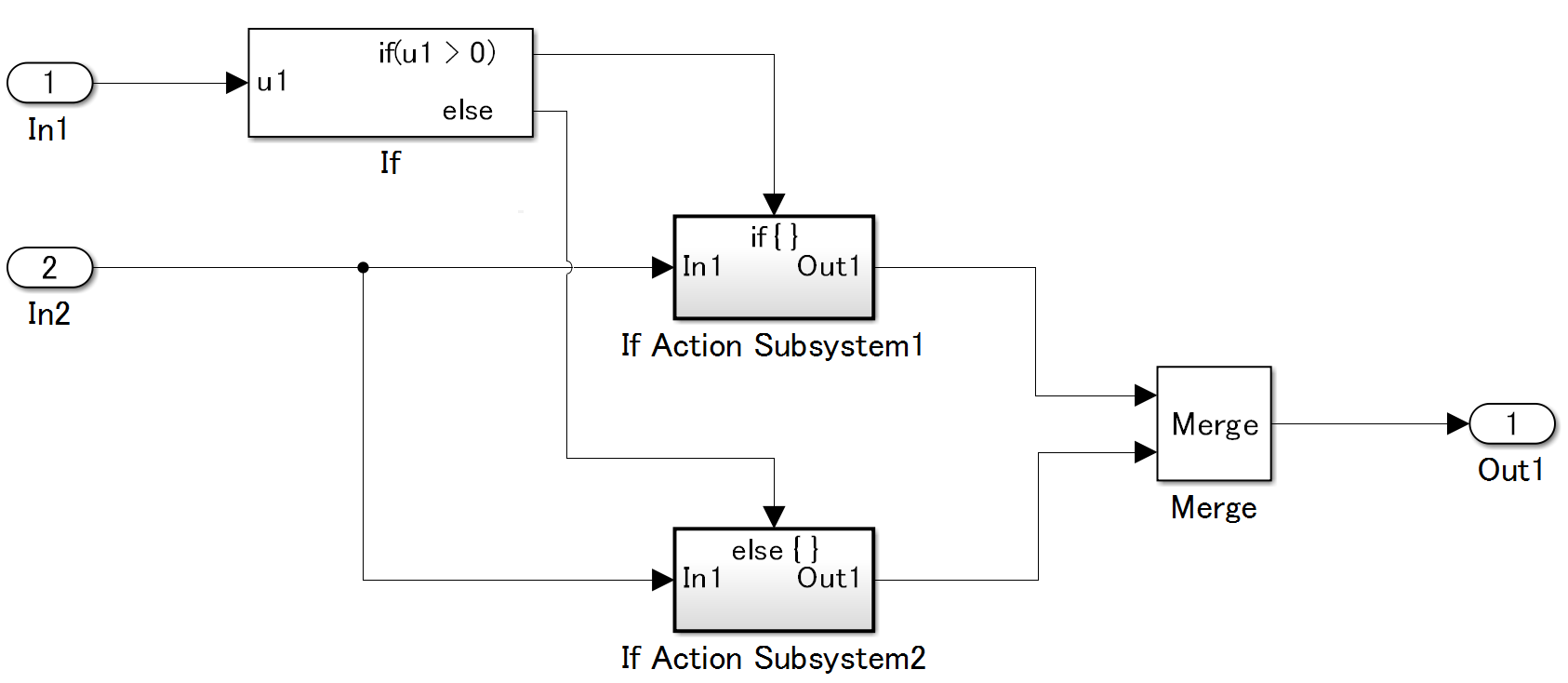

Пример - Правильно

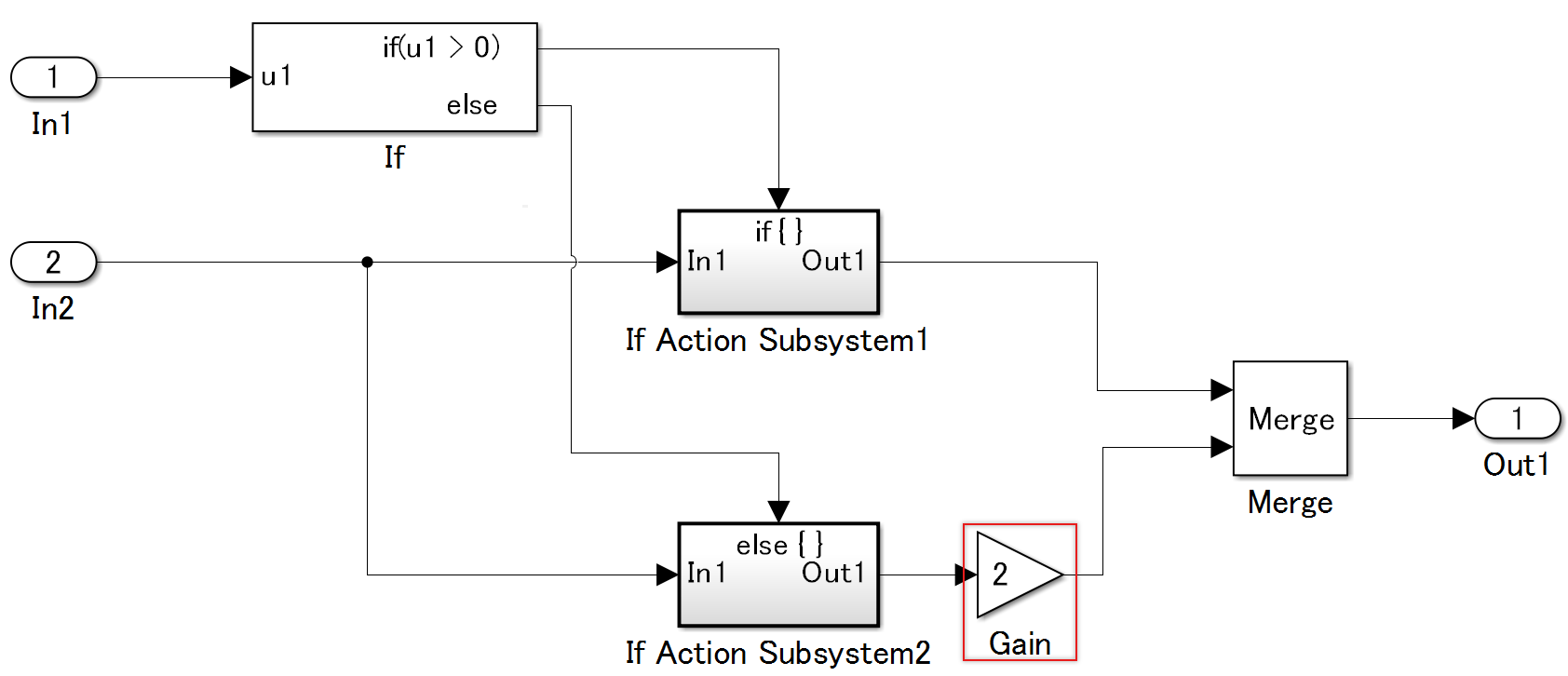

Пример - неверный

Выходной сигнал блока усиления вводится в Merge.

Объяснение

Субидентификатор a:

  • Предотвращает выполнение моделирования по назначению.

Проверка

Проверка модуля Model Advisor: Проверка использования блока объединения (Simulink Check)

Последнее изменение

R2020a

Представлен в R2020a
