jc_0721: Использование параллельных состояний

Рекомендации по субидентификатору

  • NA-MAAB - a

  • JMAAB - a

Версии MATLAB

Все

Правило

Sub ID a

Подстанции параллельных состояний не должны быть параллельными состояниями.

Пользовательский параметр

Неприменимо

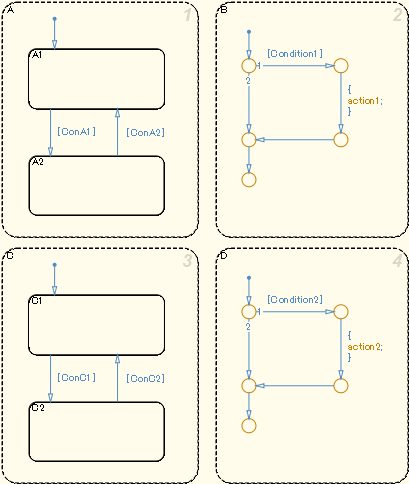

Пример - Правильно

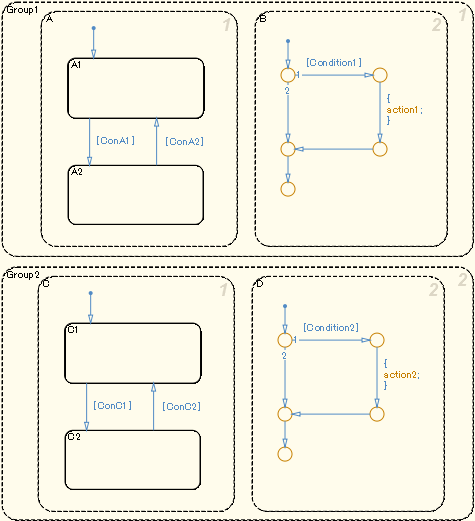

Пример - неверный

Подсостояния параллельных состояний являются параллельными состояниями.

Объяснение

Субидентификатор a:

  • На поведение не влияет вложение параллельных состояний в родительское суперсостояние.

  • Иерархизация параллельного состояния снижает читаемость.

Проверка

Проверка модуля Model Advisor: Проверка использования параллельных состояний (Simulink Check)

Последнее изменение

R2020a

См. также

Представлен в R2020a
