NA-MAAB - Нет рекомендаций
JMAAB - a
Все
Тип действия состояния exit(ex) не должны использоваться.
Неприменимо

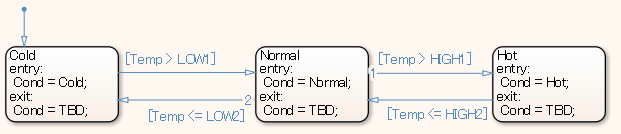

В этом примере показано, как неправильно
интерпретируется поведение модели в Stateflow ® Chart (Stateflow). Похоже, что TBD выводится при типе действия состояния exit(ex) используется, но фактически перезаписывается записью типа действия состояния состояния назначения перехода. Он не выводится диаграммой Stateflow (Stateflow Chart).
Субидентификатор a:
Время выполнения может быть трудно понять, когда состояние тип действия exit(ex) используется в сочетании с условным действием, действием перехода или типом действия состояния entry(en). Это может привести к неправильному толкованию поведения модели.
Проверка помощника по модели: Проверка, используется ли в модели тип действия состояния «выход» (Simulink Check)
R2020a
Руководство JMAAB jc_0740, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
Действия состояния (поток состояний)
Выход из состояния (Stateflow)
