NA-MAAB - a
JMAAB - a
Все
Соединительные соединения не должны использоваться для разделения сложных условий.
Неприменимо

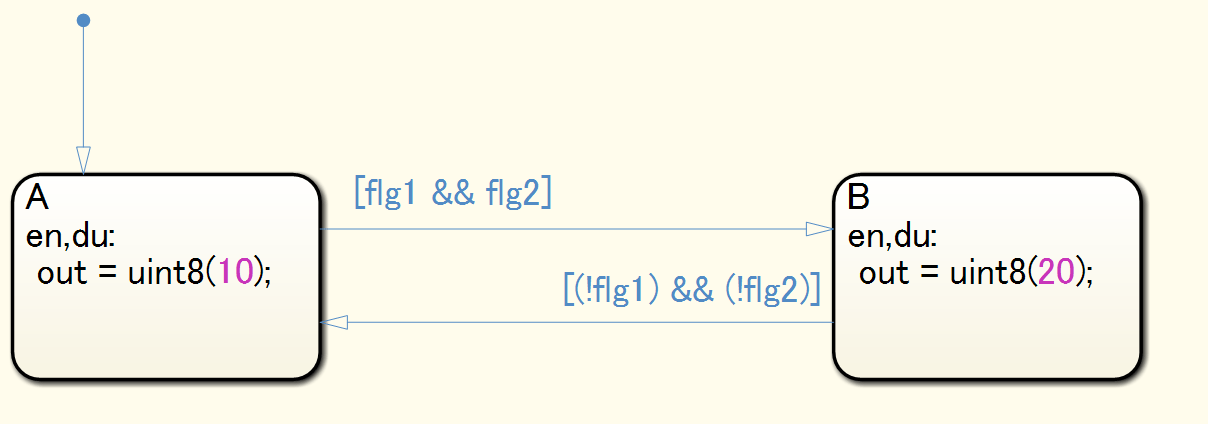

Соединительные соединения не используются для разделения сложных условий.

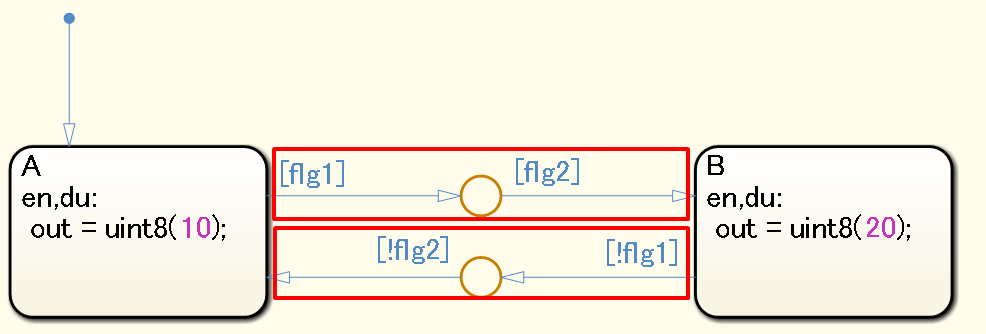

Соединительные соединения используются для разделения сложных условий.
Субидентификатор a:
Отклонение от правила может привести к обратному отслеживанию, что приводит к непреднамеренному поведению.
Проверка Model Advisor: Проверка неожиданного обратного отслеживания при переходах состояний (Simulink Check)
R2020a
Руководство JMAAB jc_0751, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
Переходы (поток состояний)
Оценка переходов (поток состояний)
Переходы к соединениям и от них (поток состояний)
