NA-MAAB - a1/a2
JMAAB - a1/a2
Все
Действия перехода не должны использоваться в диаграмме Stateflow ® (Stateflow).
Неприменимо

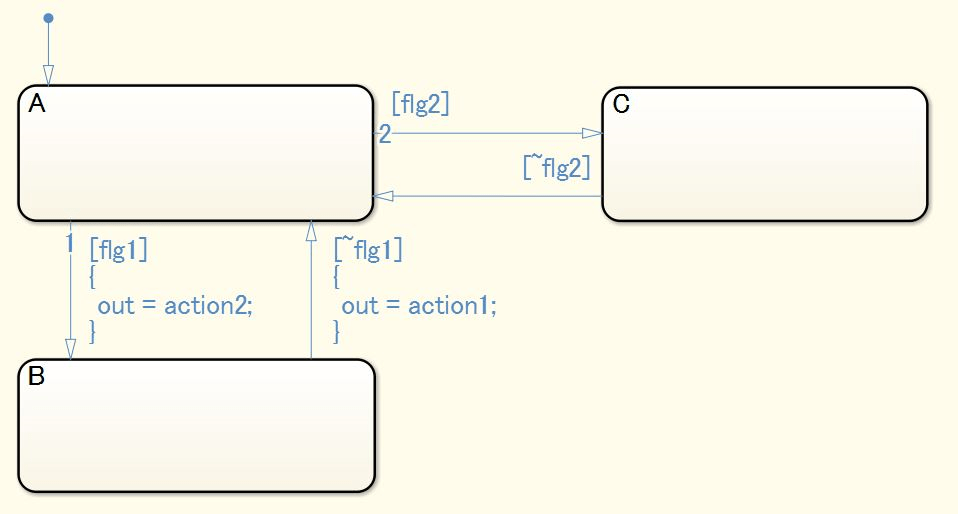

Используется только действие условия.

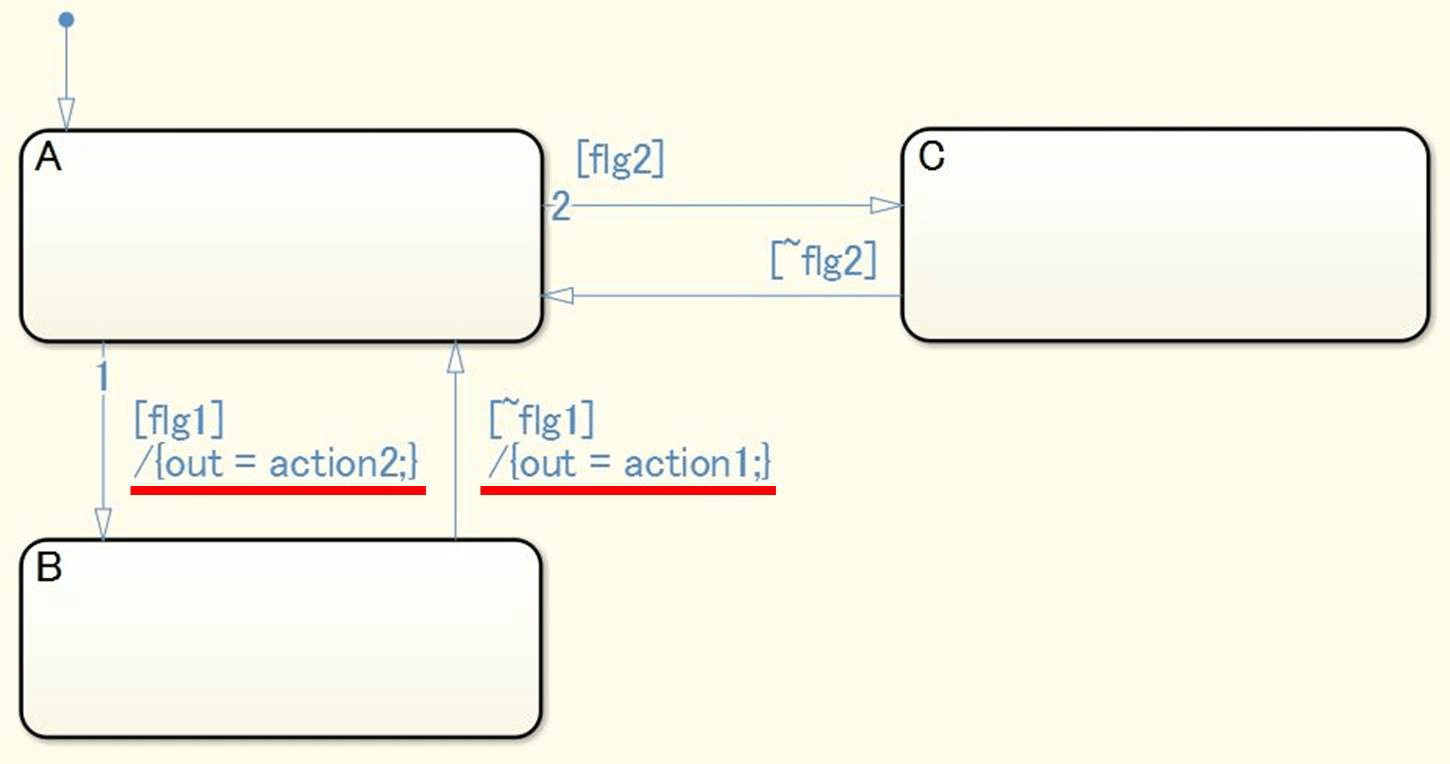

Используется действие перехода.
Действия условий и действия перехода не должны объединяться в одной и той же диаграмме статусов (Stateflow Chart).
Неприменимо

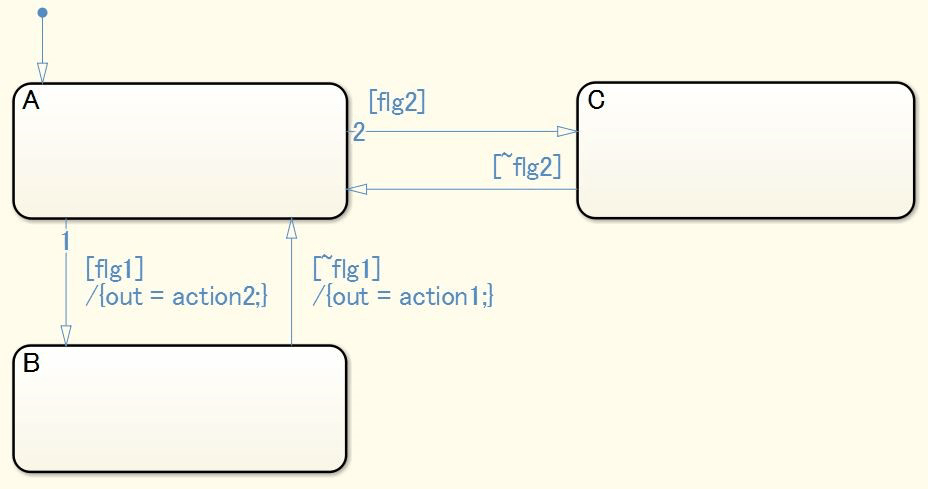

Можно использовать либо действие условия, либо действие перехода. (Следующая диаграмма иллюстрирует действие перехода.)

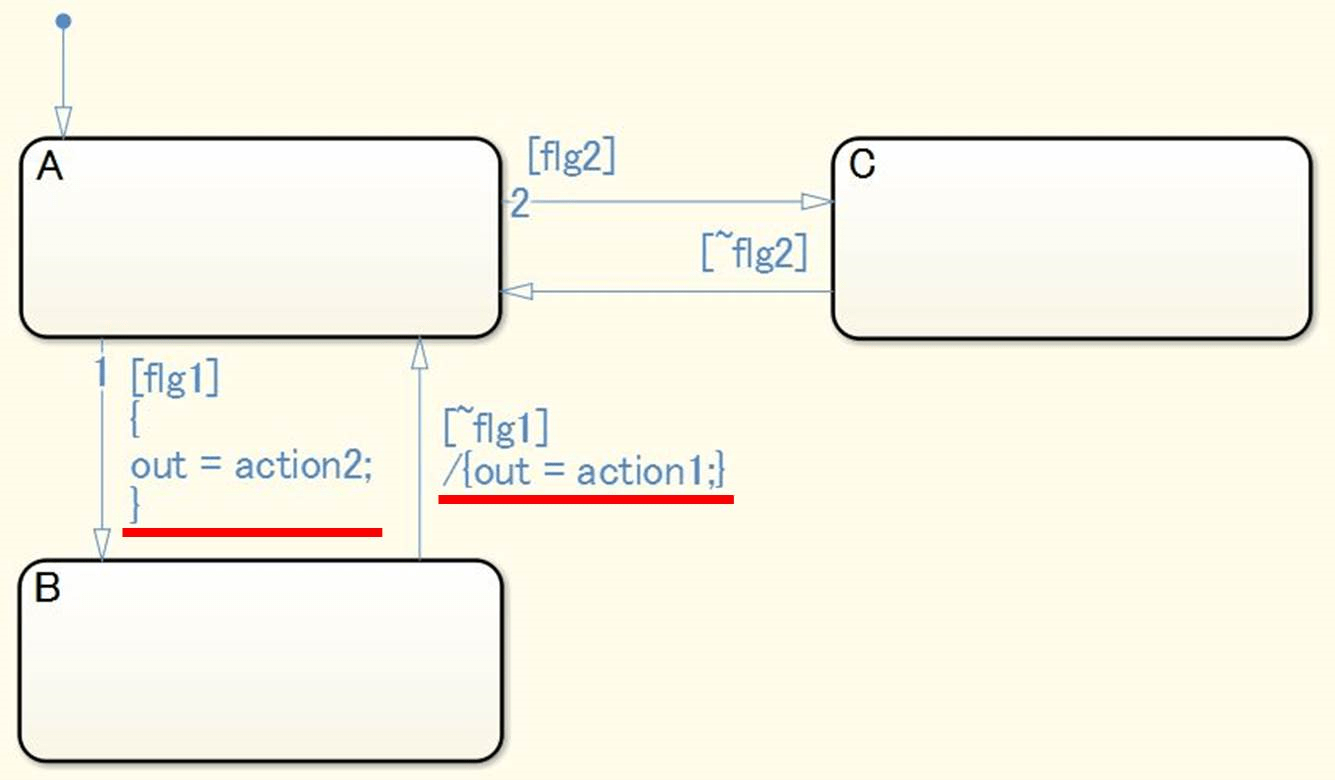

Включает как действие условия, так и действие перехода.
Субидентификатор a1:
Предотвращает путаницу с действием условия, тем самым улучшая читаемость.
Sub ID a2:
Действие условия выполняется при вводе перехода. Действие перехода выполняется после определения возможности перехода в следующее состояние. Соблюдение правила предотвращает путаницу между условным действием и действием перехода.
Проверка модуля Model Advisor: проверка действий условий и действий перехода в модуле Stateflow (Simulink Check)
R2020a
Руководство JMAAB jc_0753, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
Действия условий и перехода (поток состояний)
